Parametrizzazione completa di una geometria di una piastra isolata in acciaio con 4 fori per bulloni, controllo dell'angolo di collegamento, geometria della piastra di collegamento, dimensione del foro e spessori delle piastre.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

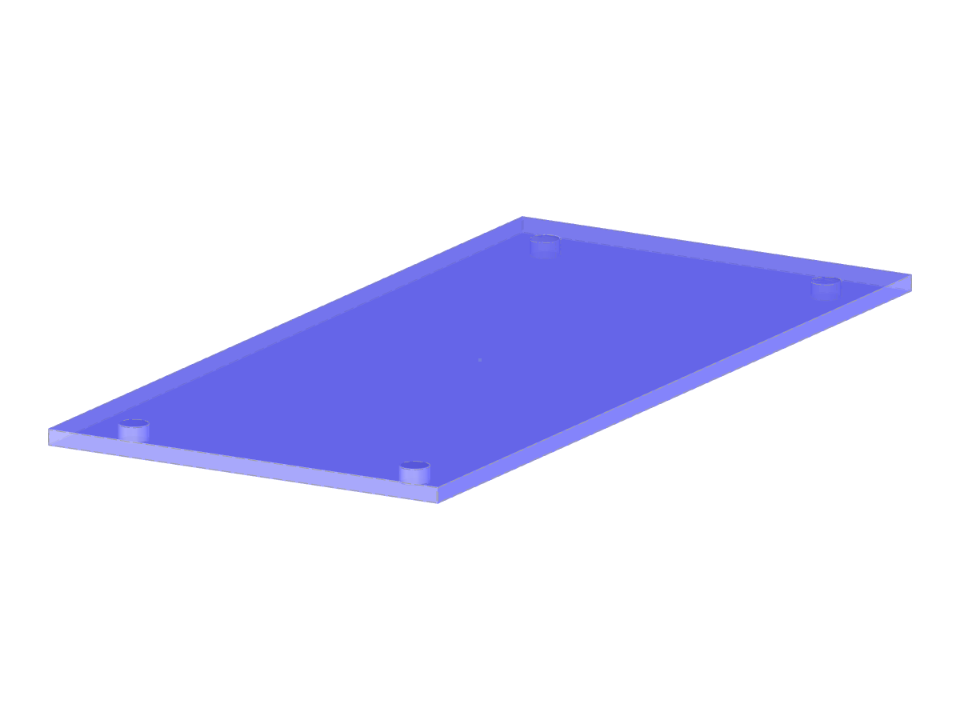

Piastra isolata con 4 fori per bulloni
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 43 |
| Numero di linee | 30 |
| Numero di aste | 4 |
| Numero di superfici | 18 |
| Numero di solidi | 1 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 0,022 t |
| Dimensioni | 0.258 x 0.544 x 0.025 m |
| Versione del programma | 5.11.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
