Полная блокировка параметризации геометрии соединения, контроль угла соединения, контактного тела, соединительной пластины, размера отверстий и толщины соединительной пластины.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

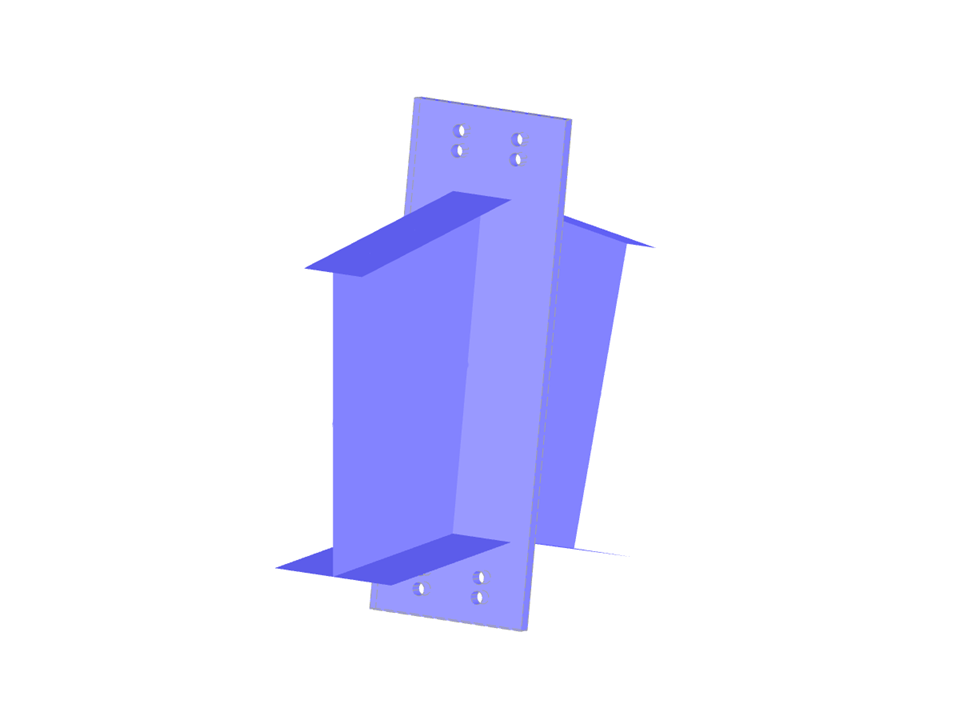

Соединение балок и колонн
| Параметры блока можно редактировать динамически | |
| Количество узлов | 100 |
| Количество линий | 85 |
| Количество стержней | 10 |
| Количество поверхностей | 42 |
| Количество тел | 1 |
| Количество загружений | 1 |
| Общий вес | 0,087 t |
| Размеры | 0,260 x 0,874 x 0,760 m |
| Версия программы | 5.11.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
