Bloco de parametrização completo da geometria da ligação, controlo do ângulo de ligação, sólido de contacto, placa de ligação, tamanho do furo e espessura da placa de ligação.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

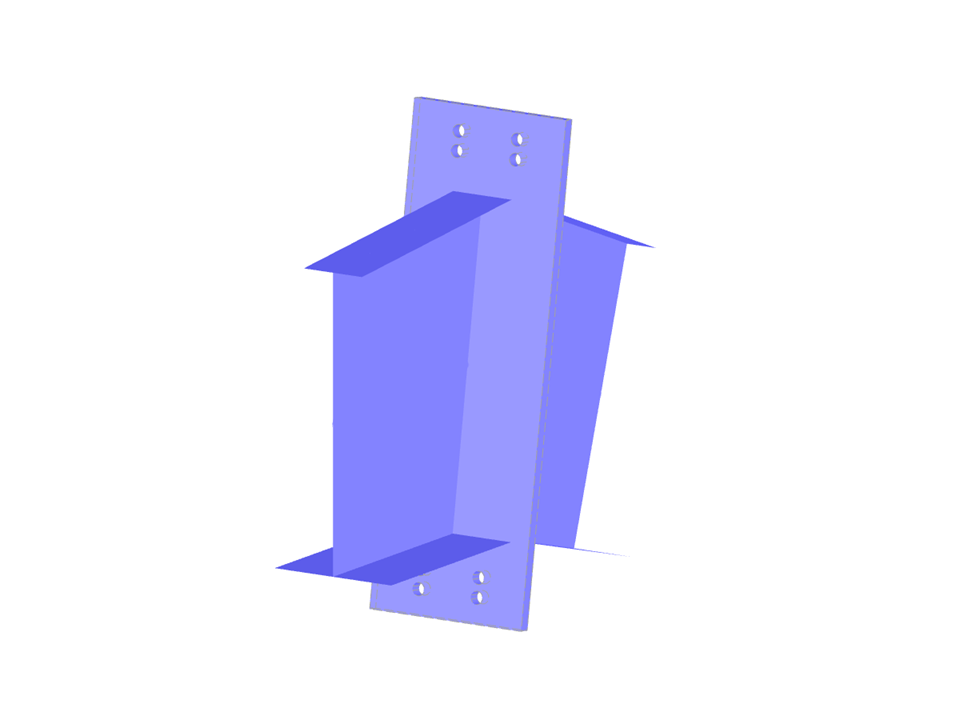

Ligação de vigas e pilares
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 100 |
| Número de linhas | 85 |
| Número de barras | 10 |
| Número de superfícies | 42 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Peso total | 0,087 t |
| Dimensões | 0,260 x 0,874 x 0,760 m |
| Versão do programa | 5.11.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
