Manuel en ligne RFEM | Surfaces
Bloc de paramétrage complet de la géométrie de l'assemblage, contrôle de l'angle d'assemblage, du solide de contact, de la platine d'assemblage, de la taille des trous et des épaisseurs de la plaque d'assemblage.
Un modèle créé par les ingénieurs de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.

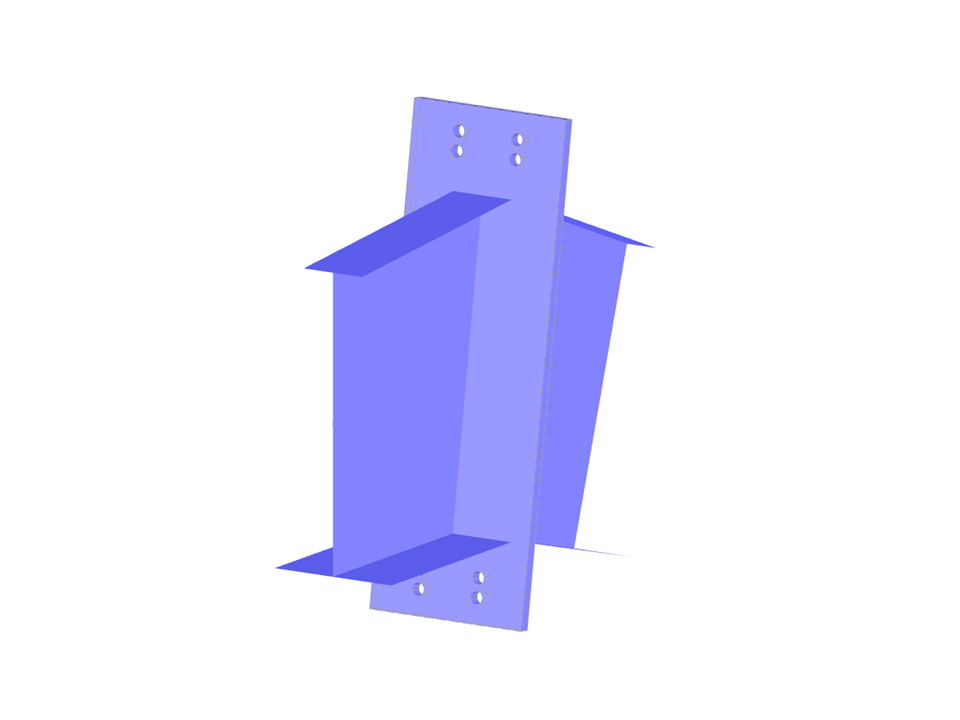

Assemblage de poutres et de poteaux
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 100 |
| Nombre de lignes | 85 |
| Nombre de barres | 10 |
| Nombre de surfaces | 42 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 1 |
| Poids total | 0,087 t |
| Cotation fonctionnelle | 0,260 x 0,874 x 0,760 m |
| Version du logiciel | 5.11.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
