Instrukcja online programu RFEM | Powierzchnie
Kompletny blok parametryzacji geometrii połączenia, kontroli kąta połączenia, bryły kontaktowej, grubości blachy łączącej, rozmiaru otworu i grubości blachy łączącej.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

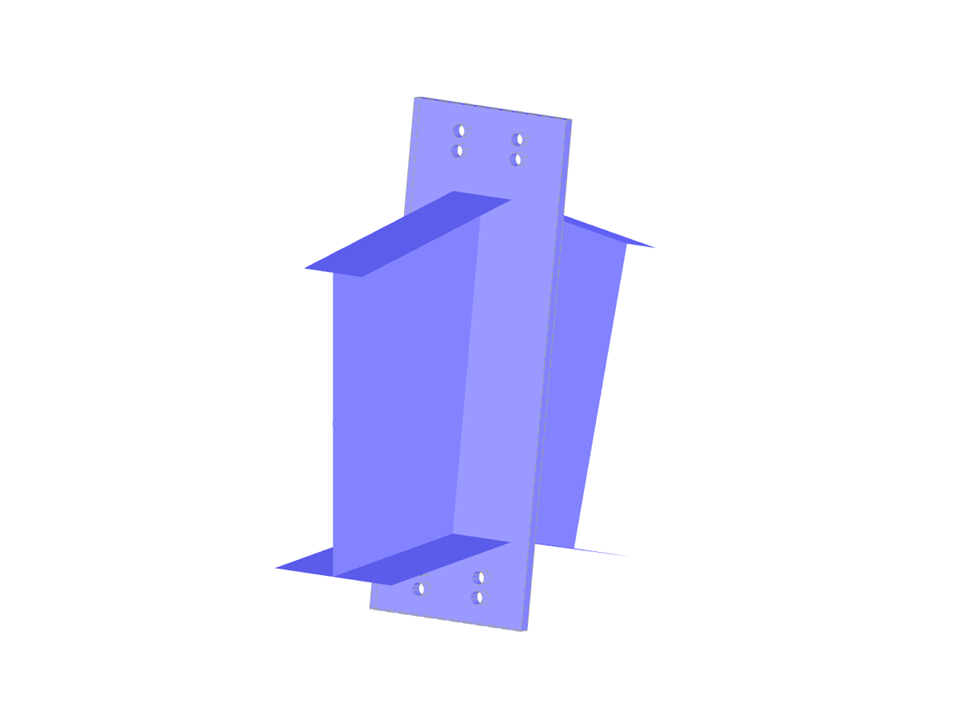

Połączenie belki ze słupem
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 100 |
| Liczba linii | 85 |
| Liczba prętów | 10 |
| Liczba powierzchni | 42 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,087 t |
| Wymiarowanie | 0,260 x 0,874 x 0,760 m |
| Wersja programu | 5.11.02 |
