Online manuál programu RFEM - Plochy (anglicky)
Kompletní parametrizační blok pro geometrii přípoje, nastavení úhlu přípoje, kontaktního tělesa, přípojného plechu, velikosti otvorů a tloušťky přípojného plechu.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

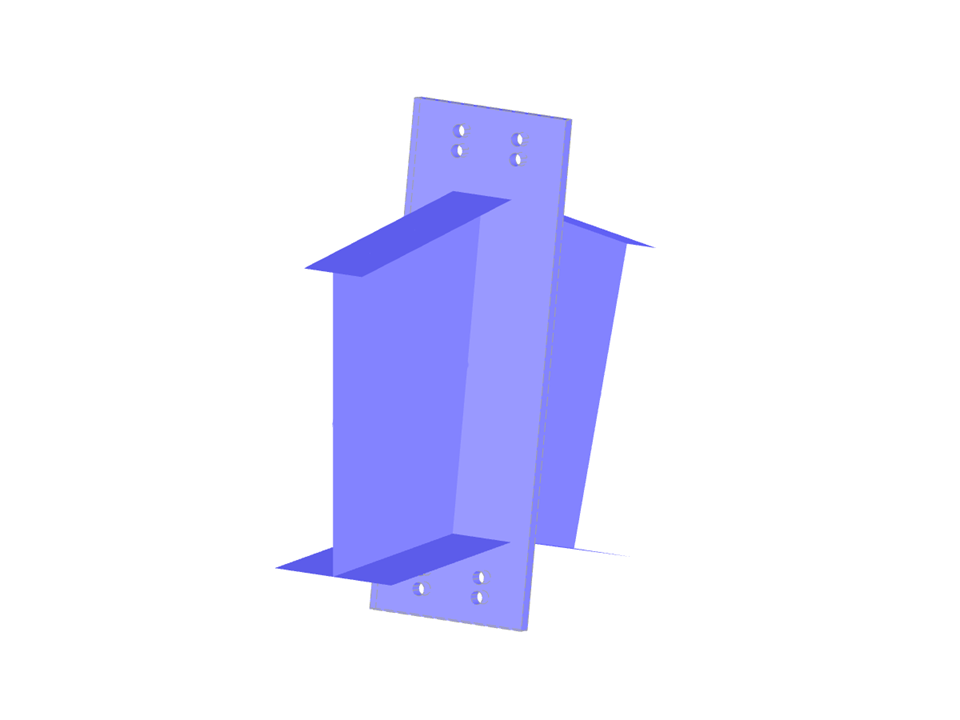

Spojení nosníků a sloupů
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 100 |
| Počet linií | 85 |
| Počet prutů | 10 |
| Počet ploch | 42 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,087 t |
| Rozměry | 0,260 x 0,874 x 0,760 m |
| Verze programu | 5.11.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
