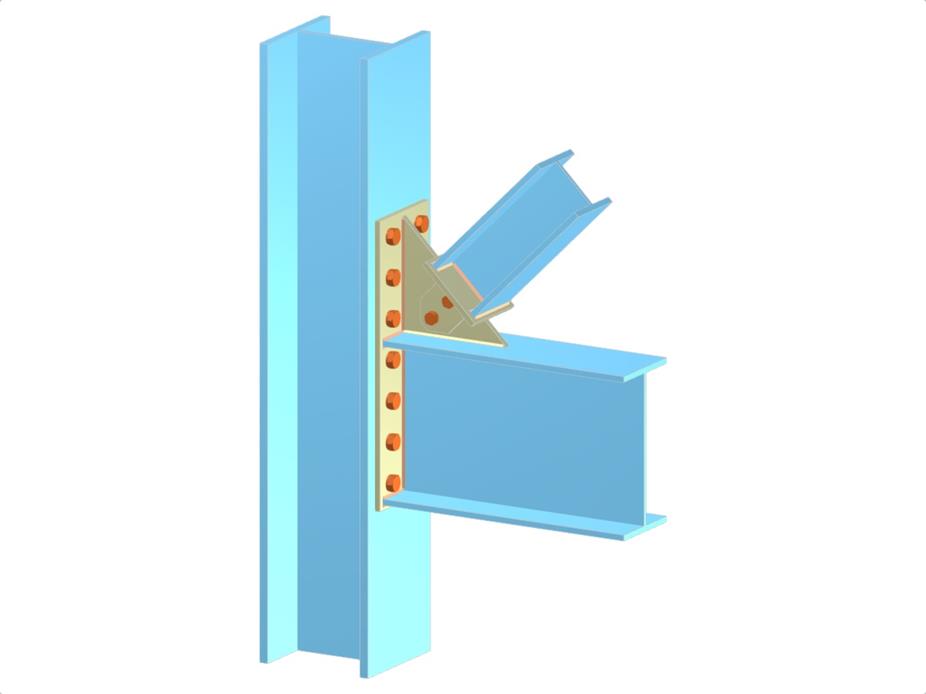

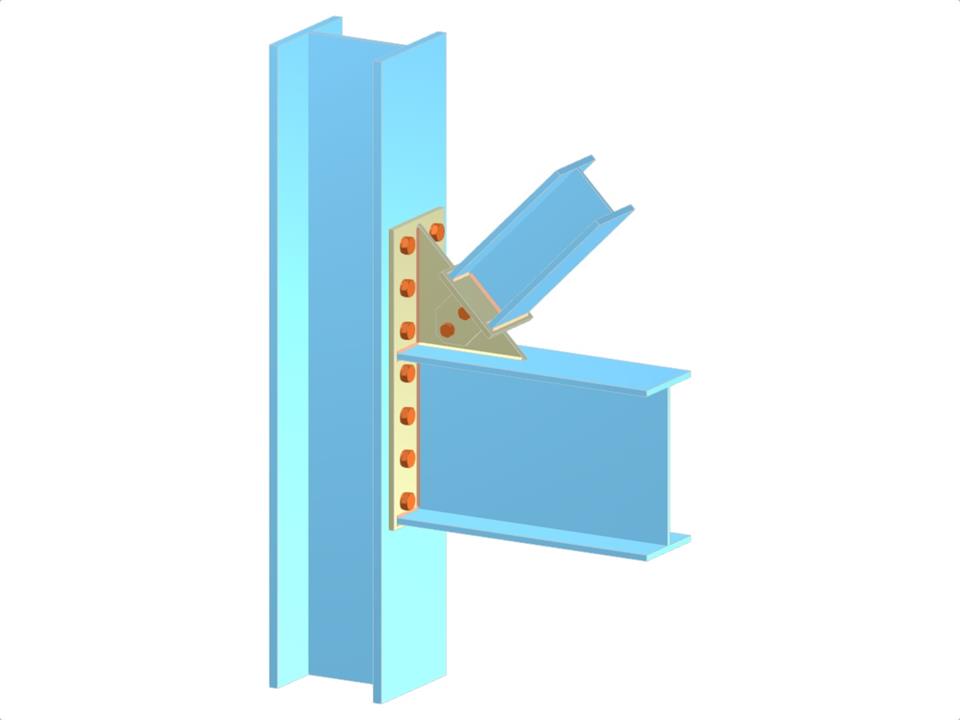

Эта модель демонстрирует одностороннее балочное соединение, включающее диагональную раскосную связь, прикреплённую к полке непрерывной колонны. Оно включает удлинённую торцевую пластину, косынку, язычковую пластину и верхнюю пластину. Узел закреплён болтами для жёсткого балочного соединения. Такая детальная сборка компонентов имеет решающее значение в строительной механике для обеспечения устойчивости и надёжности.
Соединение балки и диагональной распорки с полкой колонны через удлинённую торцевую плиту и язычковую плиту
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,126 t |
| Размеры (метрические) | 0,610 x 1,200 x 0,000 m |
| Размеры (имперские) | 2 x 3.94 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
