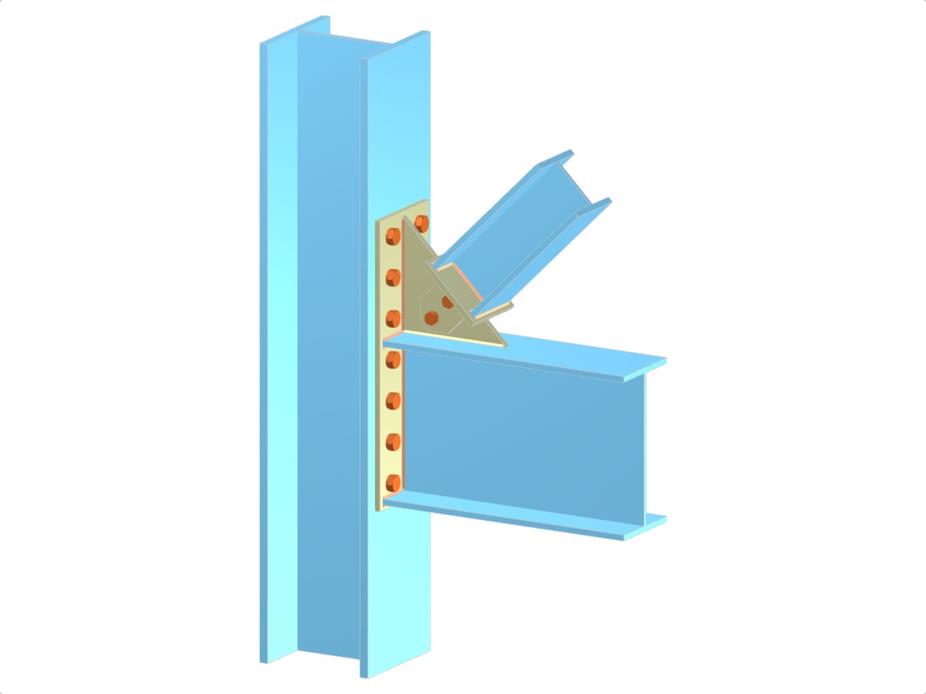

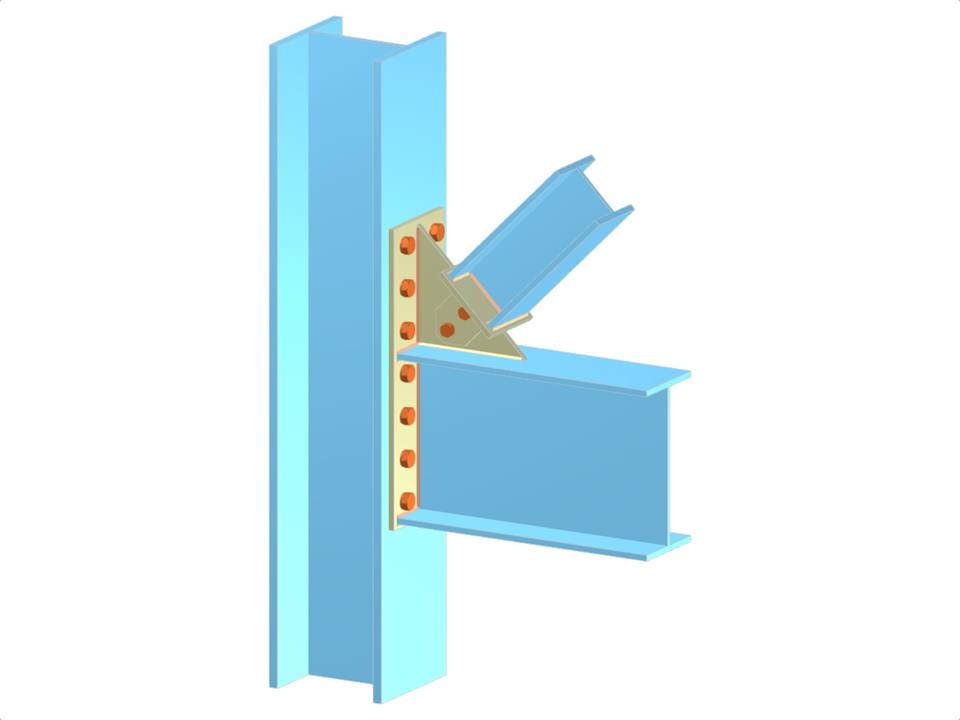

Tento model ukazuje jednostranné nosníkové spojení s diagonální vzpěrou připojenou k pásnici průběžného sloupu. Zahrnuje prodlouženou čelní desku, styčníkovou desku, jazýčkovou desku a krycí desku. Sestava je zajištěna šrouby pro tuhé nosníkové spojení. Takto podrobná montáž komponent je ve stavebním inženýrství klíčová pro zajištění stability a robustnosti.
Připojení nosníku a diagonální vzpěry k přírubě sloupu pomocí prodloužené čelní desky a jazýčkové desky
| Počet uzlů | 5 |
| Počet linií | 4 |
| Počet prutů | 4 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,126 t |
| Rozměry (metrické) | 0,610 x 1,200 x 0,000 m |
| Rozměry (imperiální) | 2 x 3.94 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
