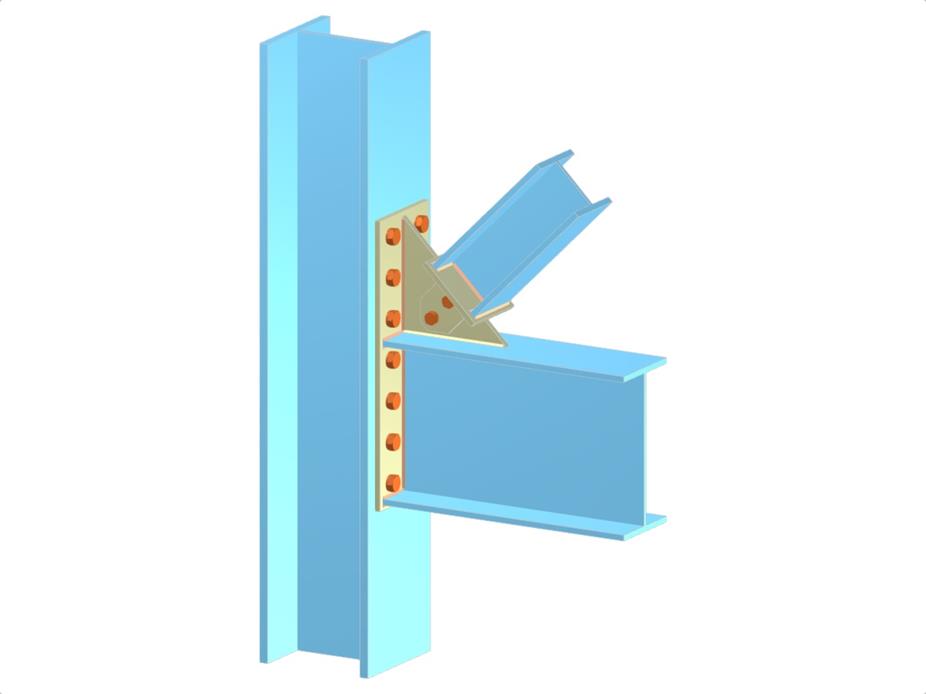

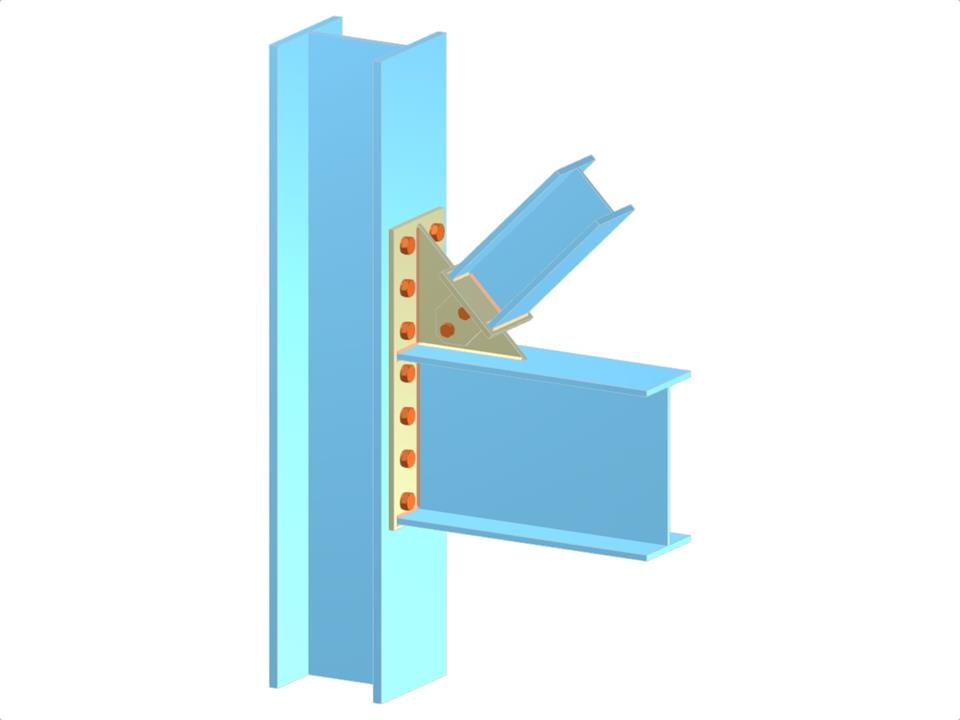

Ce modèle présente une connexion de poutre unilatérale intégrant une contreventement diagonal fixé à la semelle d’un poteau continu. Il comprend une plaque d’extrémité prolongée, une plaque d’âme, une platine à languette et une plaque de chapeau. L’ensemble est assemblé avec des boulons pour une connexion de poutre encastrée. Un assemblage détaillé de ces composants est essentiel en génie civil pour garantir la stabilité et la robustesse.

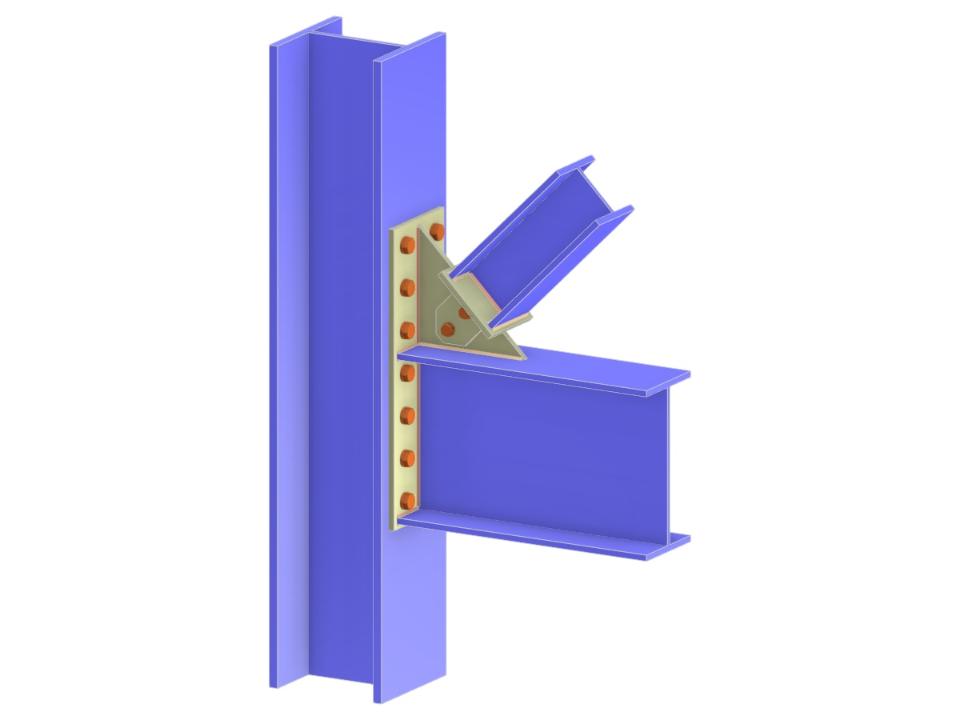

Poutre et contreventement diagonal à l’aile de poteau via plaque d’extrémité allongée et plaque à tenon
| Nombre de nœuds | 5 |
| Nombre de lignes | 4 |
| Nombre de barres | 4 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,126 t |
| Dimensions (métriques) | 0,610 x 1,200 x 0,000 m |
| Dimensions (impériales) | 2 x 3.94 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
