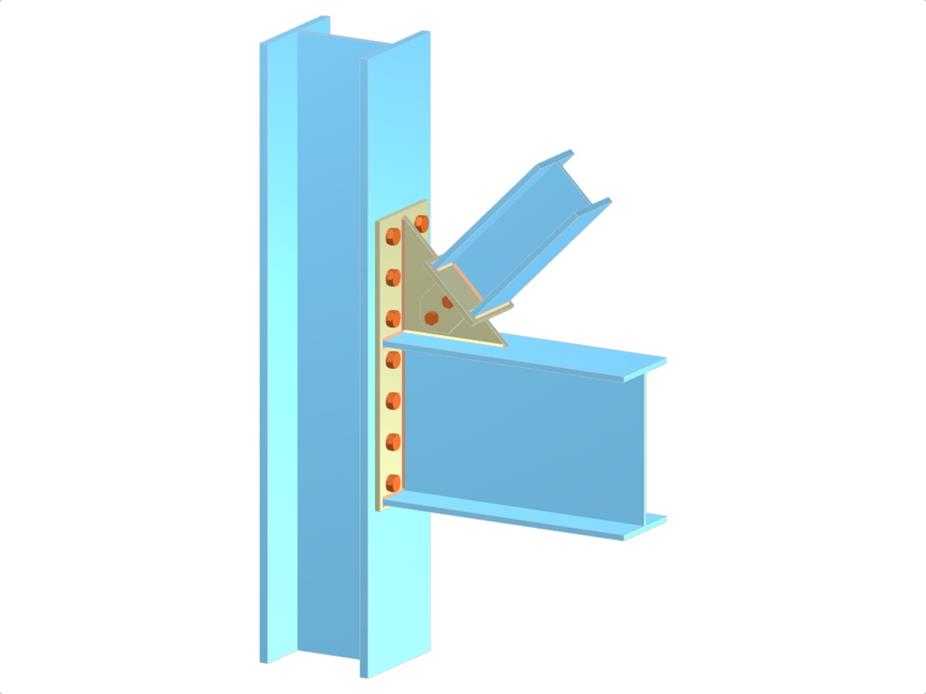

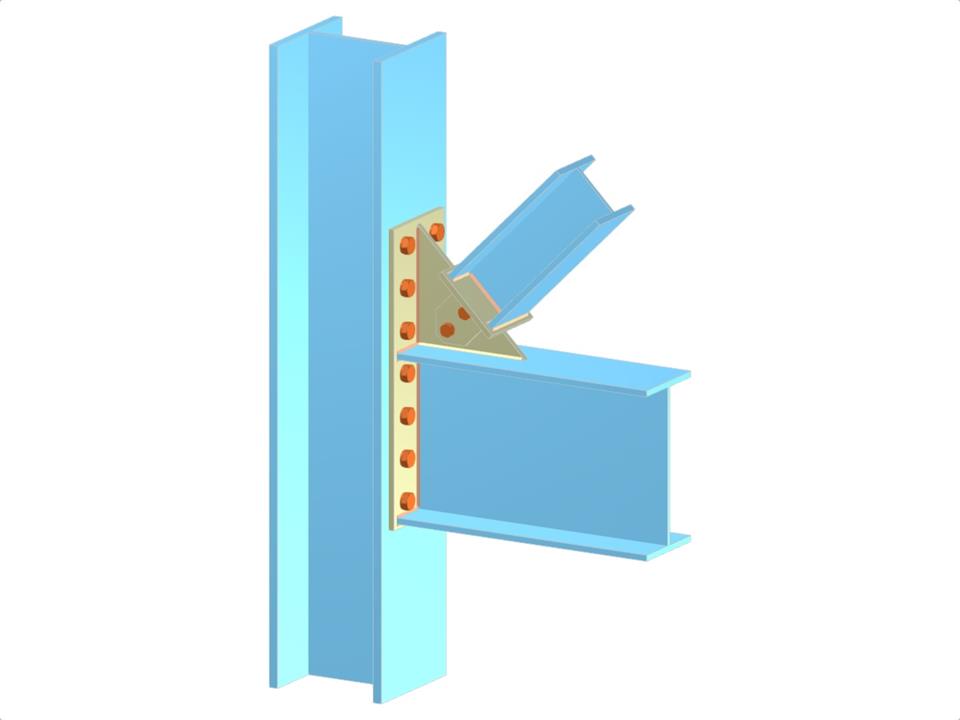

Dieses Modell zeigt einen einseitigen Balkenanschluss mit einer Diagonalaussteifung, die am Flansch einer durchlaufenden Stütze befestigt ist. Es umfasst eine verlängerte Stirnplatte, eine Knotenblechplatte, eine Laschenplatte und eine Kopfplatte. Die Konstruktion ist mit Schrauben für einen biegesteifen Balkenanschluss gesichert. Eine derart detaillierte Komponentenmontage ist im konstruktiven Ingenieurbau entscheidend, um Stabilität und Robustheit sicherzustellen.
Balken- und Diagonalstrebenverbindung an den Stützenflansch über verlängerte Endplatte und Lasche
| Anzahl Knoten | 5 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,126 t |
| Abmessungen (metrisch) | 0,610 x 1,200 x 0,000 m |
| Abmessungen (imperial) | 2 x 3.94 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
