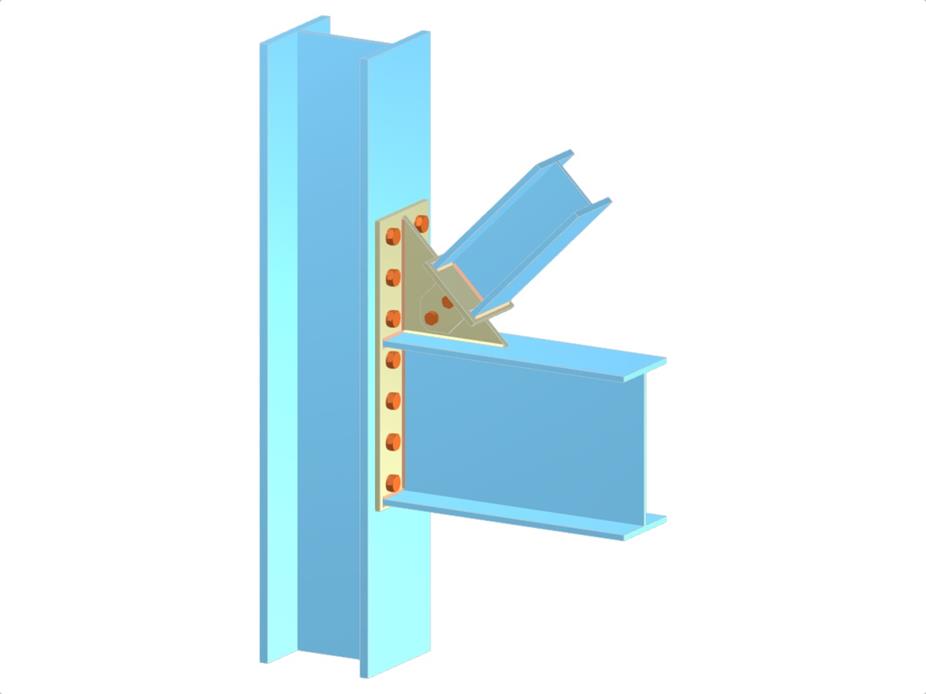

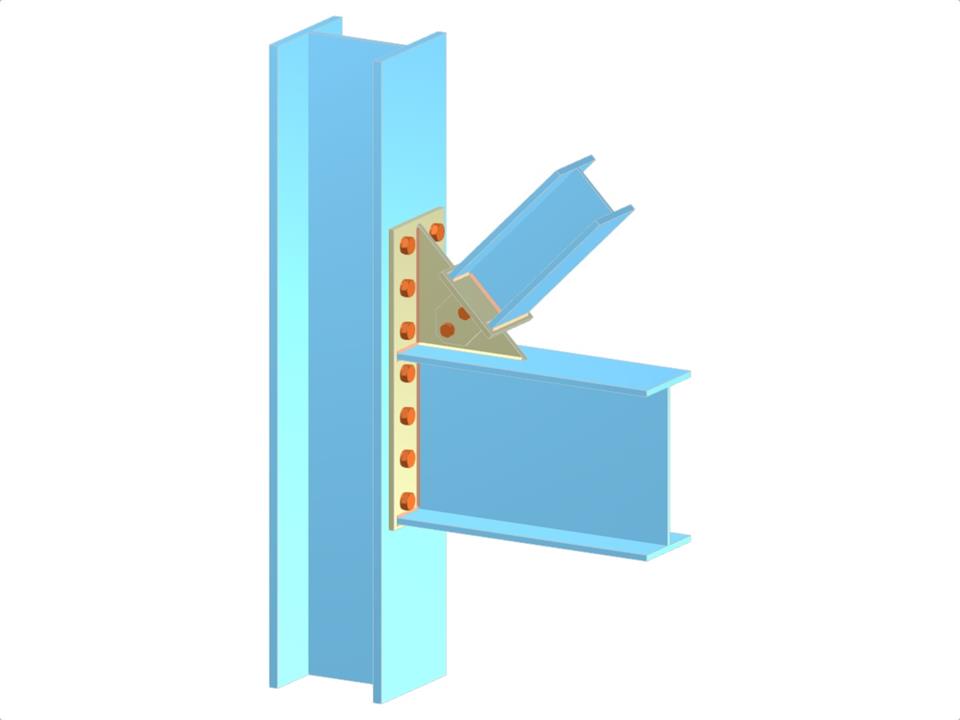

Ten model przedstawia jednostronne połączenie belki z ukośnym stężeniem przymocowanym do środnika ciągłego słupa. Obejmuje ono przedłużoną płytę czołową, płytę węzłową, płytę języczkową oraz płytę przykrywającą. Układ jest zabezpieczony śrubami, tworząc sztywne połączenie belki. Tak szczegółowy montaż elementów ma kluczowe znaczenie w inżynierii konstrukcyjnej, aby zapewnić stateczność i wytrzymałość.

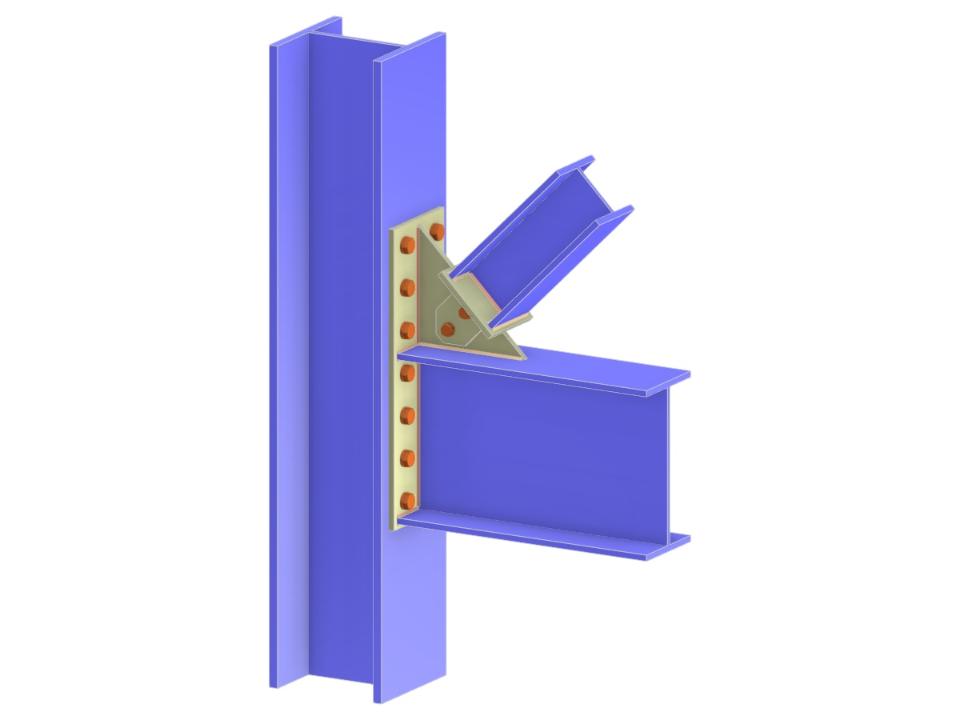

Połączenie belki i stężenia ukośnego do półki słupa za pomocą wydłużonej blachy czołowej i blachy językowej
| Liczba węzłów | 5 |
| Liczba linii | 4 |
| Liczba prętów | 4 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,126 t |
| Wymiary (metryczne) | 0,610 x 1,200 x 0,000 m |
| Wymiary (imperialne) | 2 x 3.94 x 0 feet |
