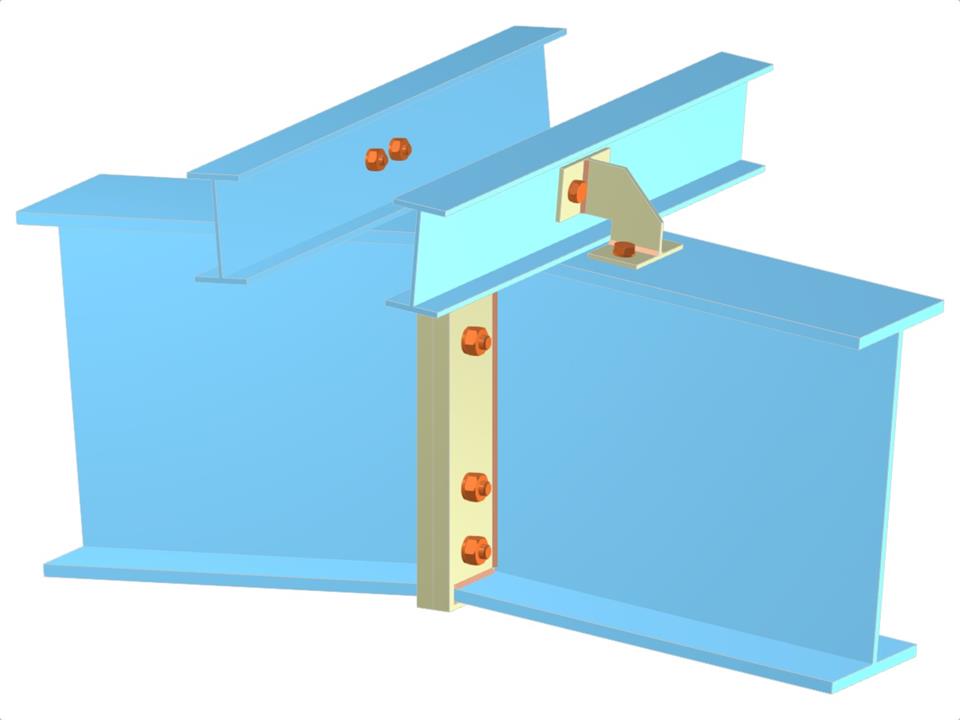

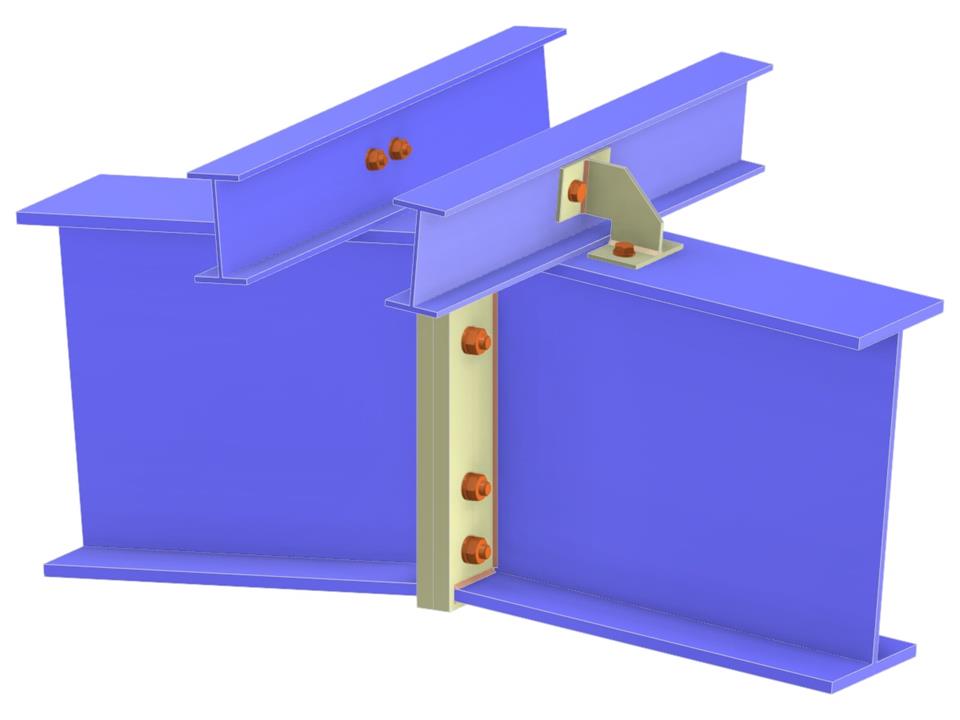

Эта модель иллюстрирует структурное соединение между прогоном и кровельной балкой с использованием кронштейна. Для обеспечения устойчивости и распределения нагрузок применяются болтовые соединения пластина к пластине. Такой тип соединения часто используется в крупных кровельных конструкциях, где требуется точный инженерный расчет для обеспечения несущей способности. Конструкция обеспечивает эффективную передачу нагрузок от прогонов к главным балкам.
Прогон к кровельной балке
| Количество узлов | 5 |
| Количество линий | 6 |
| Количество стержней | 6 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,107 t |
| Размеры (метрические) | 1,435 x 0,063 x 0,800 m |
| Размеры (имперские) | 4.71 x 0.21 x 2.62 feet |
