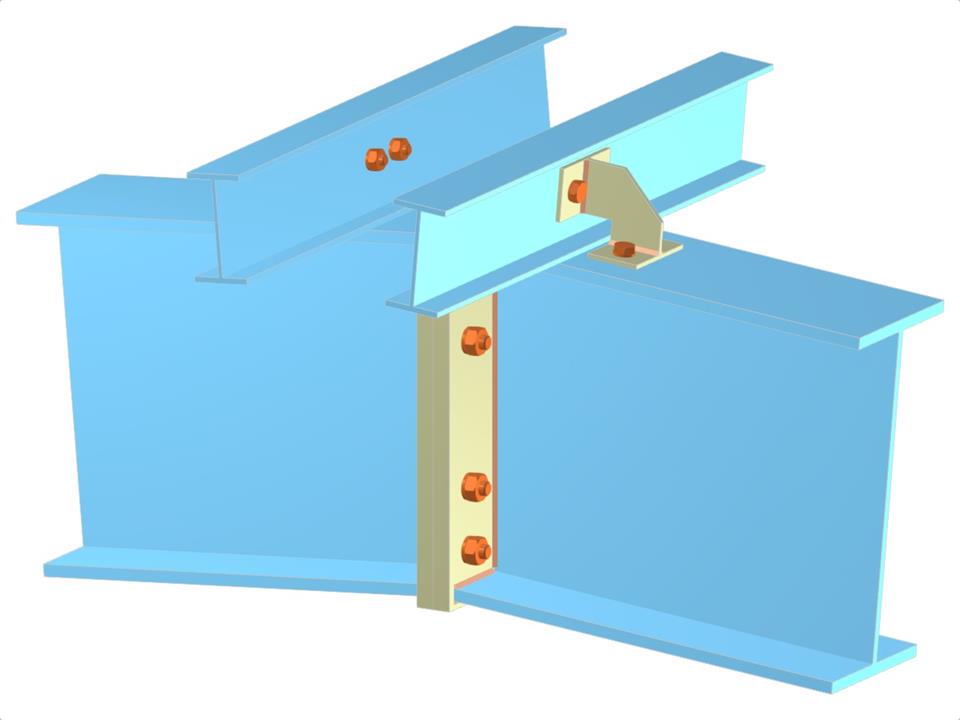

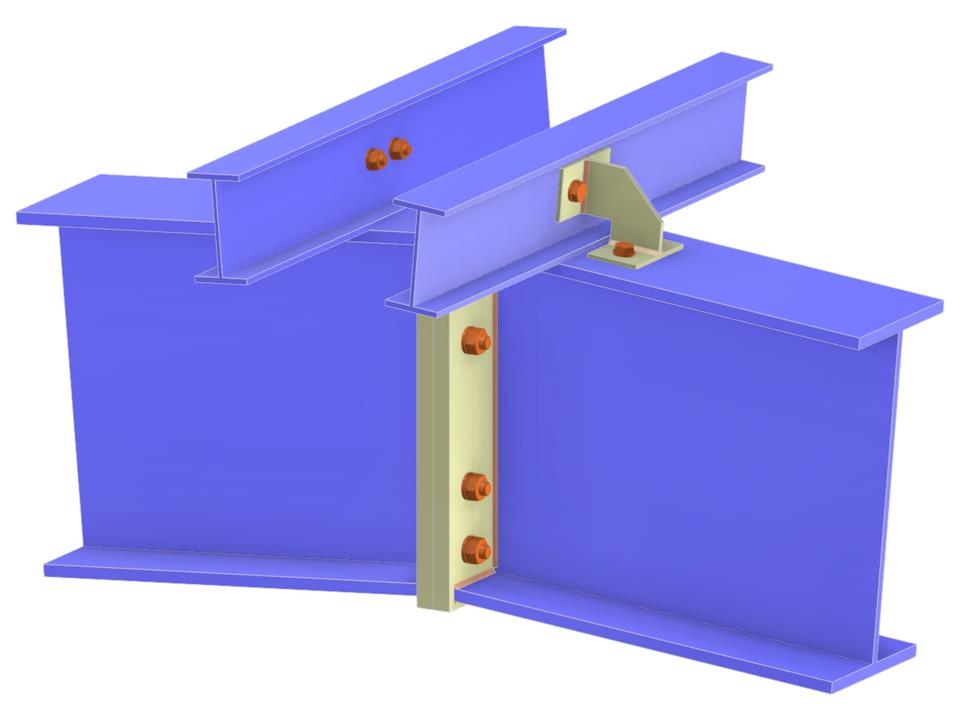

Ce modèle illustre une liaison structurelle entre une panne et une poutre de toiture à l’aide d’une équerre. Des assemblages boulonnés plaque à plaque sont utilisés pour assurer la stabilité et la répartition des charges. Ce type de liaison est couramment utilisé dans les grandes structures de toiture où une ingénierie précise est nécessaire pour maintenir l’intégrité structurelle. La conception assure un transfert efficace des charges des pannes vers les poutres principales.
Panne à la poutre de toiture
| Nombre de nœuds | 5 |
| Nombre de lignes | 6 |
| Nombre de barres | 6 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,107 t |
| Dimensions (métriques) | 1,435 x 0,063 x 0,800 m |
| Dimensions (impériales) | 4.71 x 0.21 x 2.62 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
