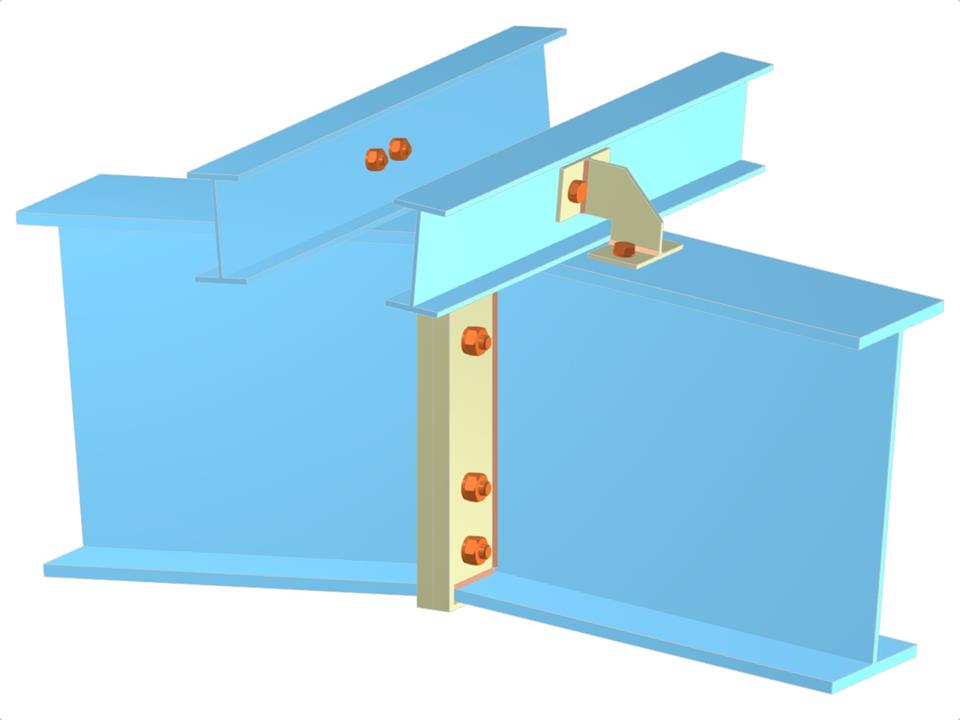

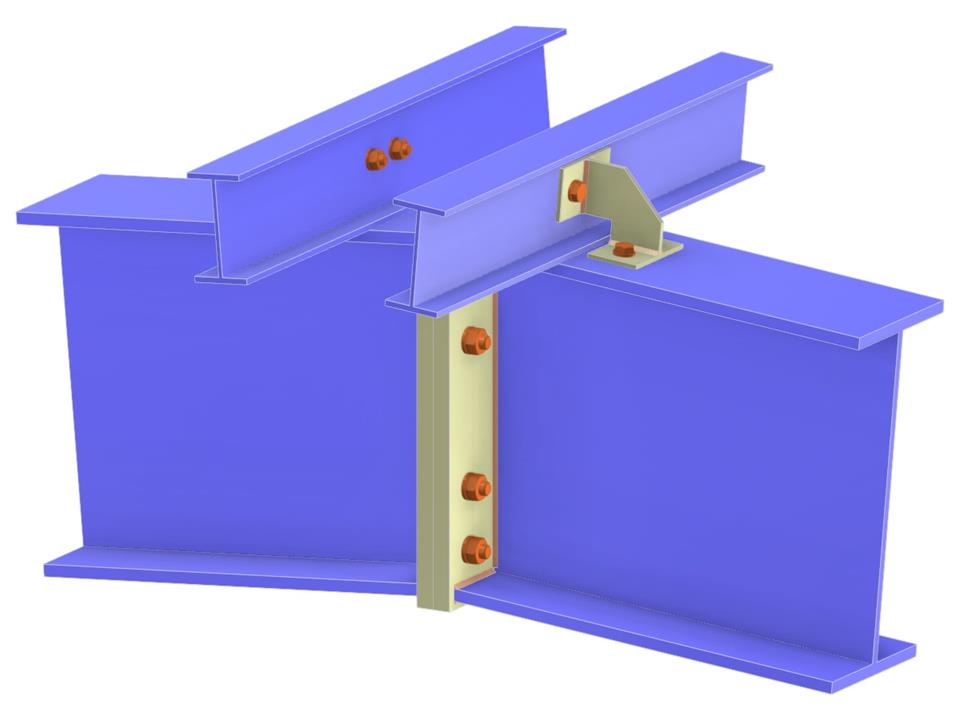

Dieses Modell veranschaulicht eine konstruktive Verbindung zwischen einer Pfette und einem Dachträger mithilfe eines Konsolblechs. Verschraubte Blech-zu-Blech-Verbindungen werden eingesetzt, um Stabilität und Lastverteilung sicherzustellen. Dieser Verbindungstyp wird häufig in großen Dachkonstruktionen verwendet, bei denen eine präzise Bemessung erforderlich ist, um die Tragfähigkeit zu gewährleisten. Die Konstruktion sorgt für eine effiziente Lastübertragung von den Pfetten auf die Hauptträger.
Pfette zu Dachträger
| Anzahl Knoten | 5 |
| Anzahl Linien | 6 |
| Anzahl Stäbe | 6 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,107 t |
| Abmessungen (metrisch) | 1,435 x 0,063 x 0,800 m |
| Abmessungen (imperial) | 4.71 x 0.21 x 2.62 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
