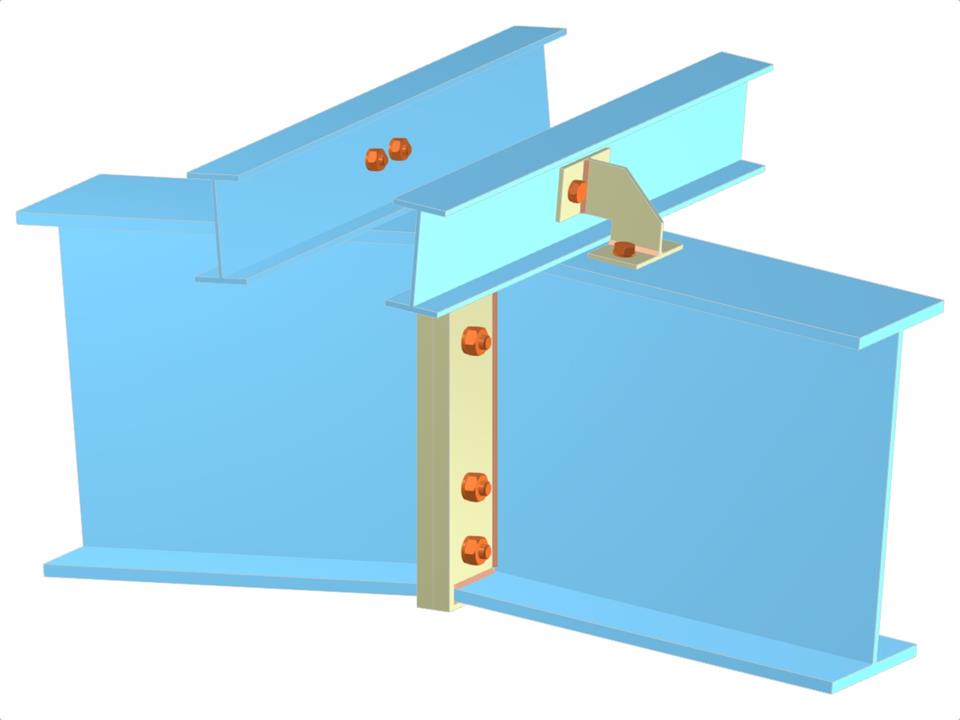

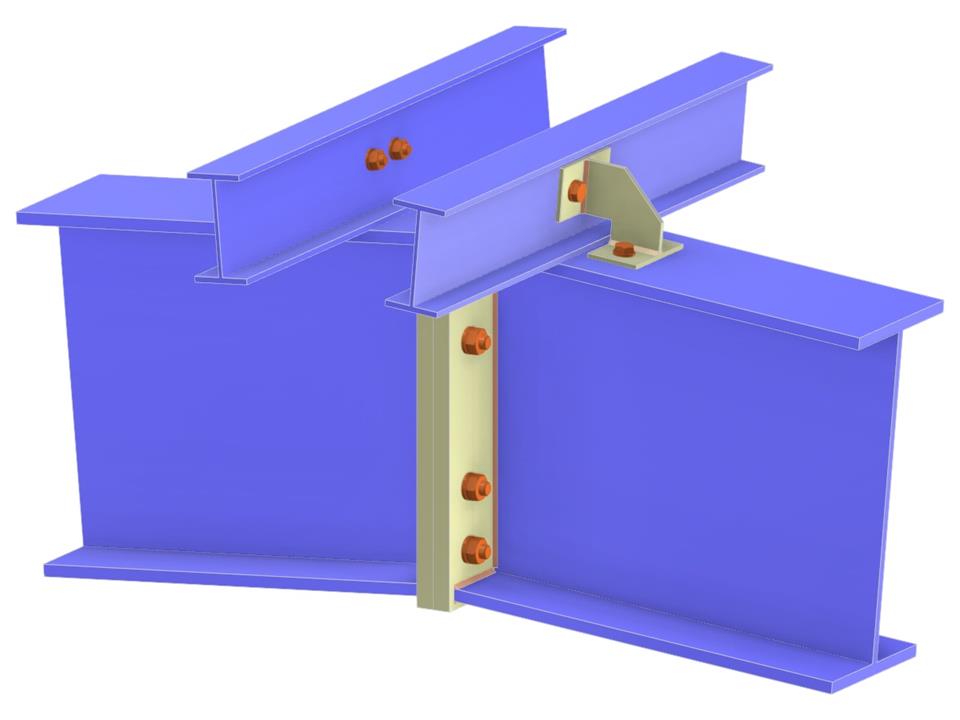

Questo modello illustra un collegamento strutturale tra un arcareccio e una trave di copertura mediante una staffa. Sono impiegati collegamenti bullonati piastra-piastra per garantire stabilità e distribuzione dei carichi. Questo tipo di collegamento è comunemente utilizzato in grandi strutture di copertura in cui è richiesta una progettazione precisa per mantenere l’integrità strutturale. Il progetto assicura un efficiente trasferimento dei carichi dagli arcarecci alle travi principali.
Arcareccio alla trave di copertura
| Numero di nodi | 5 |
| Numero di linee | 6 |
| Numero di aste | 6 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,107 t |
| Dimensioni (metriche) | 1,435 x 0,063 x 0,800 m |
| Dimensioni (imperiali) | 4.71 x 0.21 x 2.62 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
