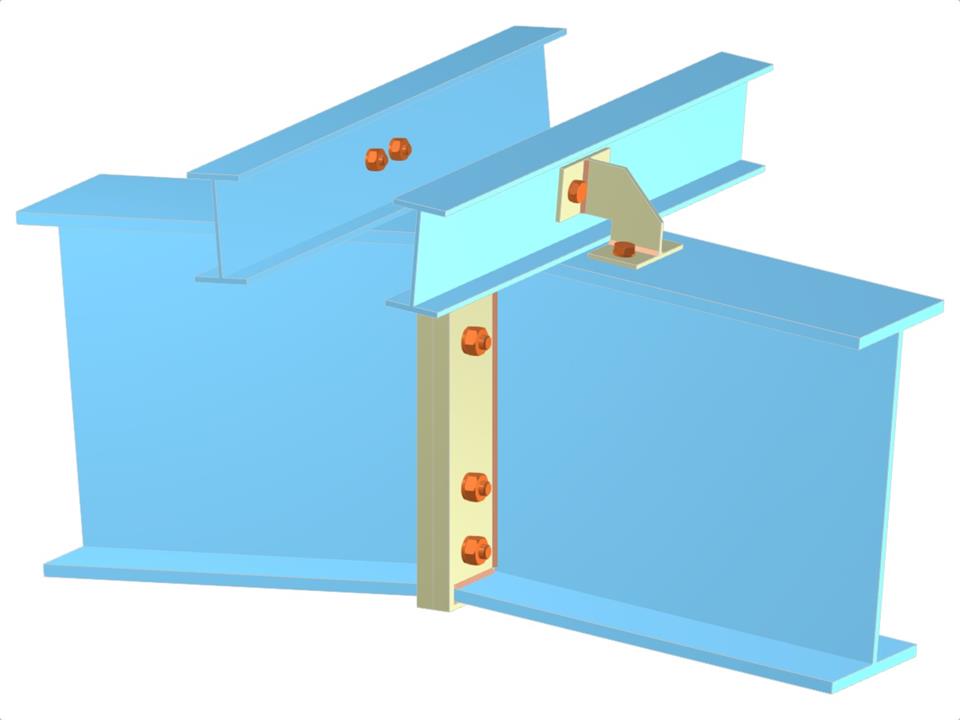

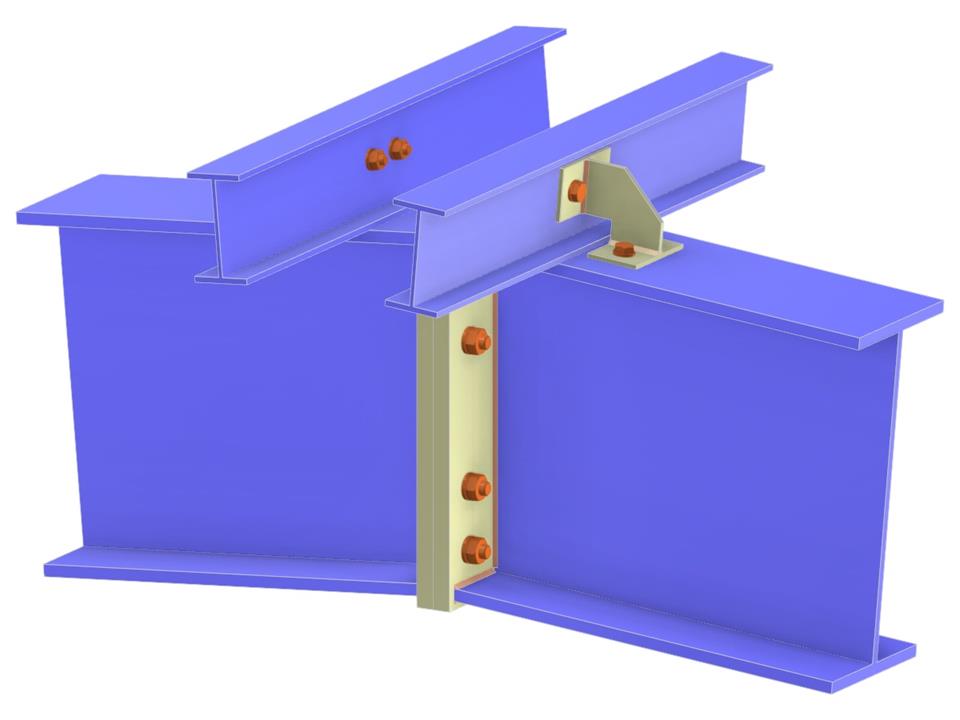

Tento model ilustruje konstrukční spojení mezi vaznicí a střešním nosníkem pomocí konzoly. K zajištění stability a rozdělení zatížení jsou použita šroubovaná spojení plech na plech. Tento typ spojení se běžně používá ve velkých střešních konstrukcích, kde je pro zachování konstrukční integrity vyžadováno přesné návrhové řešení. Návrh zajišťuje účinný přenos zatížení z vaznic do hlavních nosníků.
Příčnice ke střešnímu nosníku
| Počet uzlů | 5 |
| Počet linií | 6 |
| Počet prutů | 6 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,107 t |
| Rozměry (metrické) | 1,435 x 0,063 x 0,800 m |
| Rozměry (imperiální) | 4.71 x 0.21 x 2.62 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
