Эта модель иллюстрирует соединение балки с балкой, выполненное с использованием фасонной пластины и болтовых соединений, предназначенное для представления шарнирного соединения. Она служит примером точного моделирования конструктивных связей для целей проектирования и расчёта. Соединение имеет важное значение для понимания того, как нагрузки передаются и распределяются между балками.

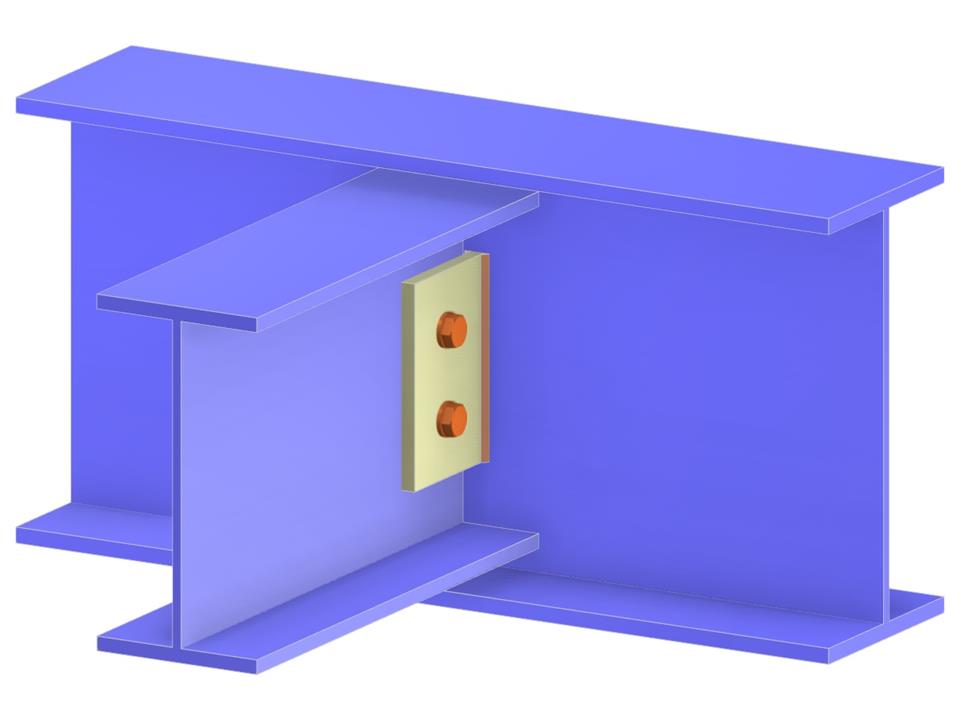

Соединение балки с балкой с фланцевой пластиной
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,037 t |
| Размеры (метрические) | 0,640 x 0,000 x 0,380 m |
| Размеры (имперские) | 2.1 x 0 x 1.25 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
