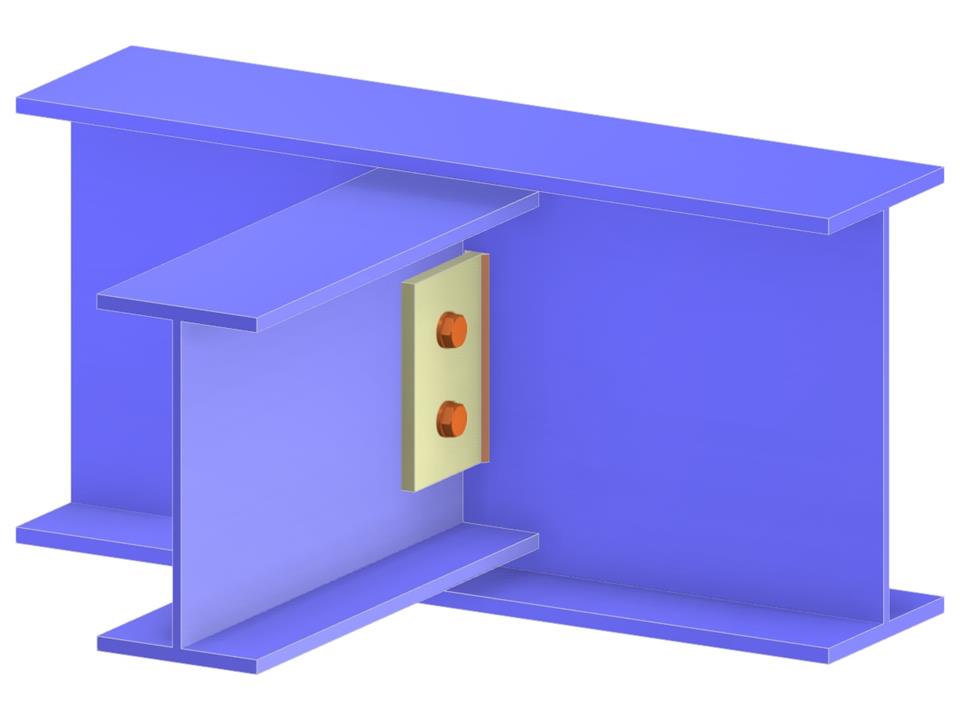

Questo modello illustra un collegamento trave-trave dotato di una piastra aletta e giunzioni bullonate, progettato per rappresentare un collegamento cernierato. Serve come esempio di modellazione accurata dei collegamenti strutturali ai fini della progettazione e dell'analisi. Il collegamento è essenziale per comprendere come i carichi vengono trasferiti e distribuiti tra le travi.
Connessione trave-trave con piastra alettata
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,037 t |
| Dimensioni (metriche) | 0,640 x 0,000 x 0,380 m |
| Dimensioni (imperiali) | 2.1 x 0 x 1.25 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
