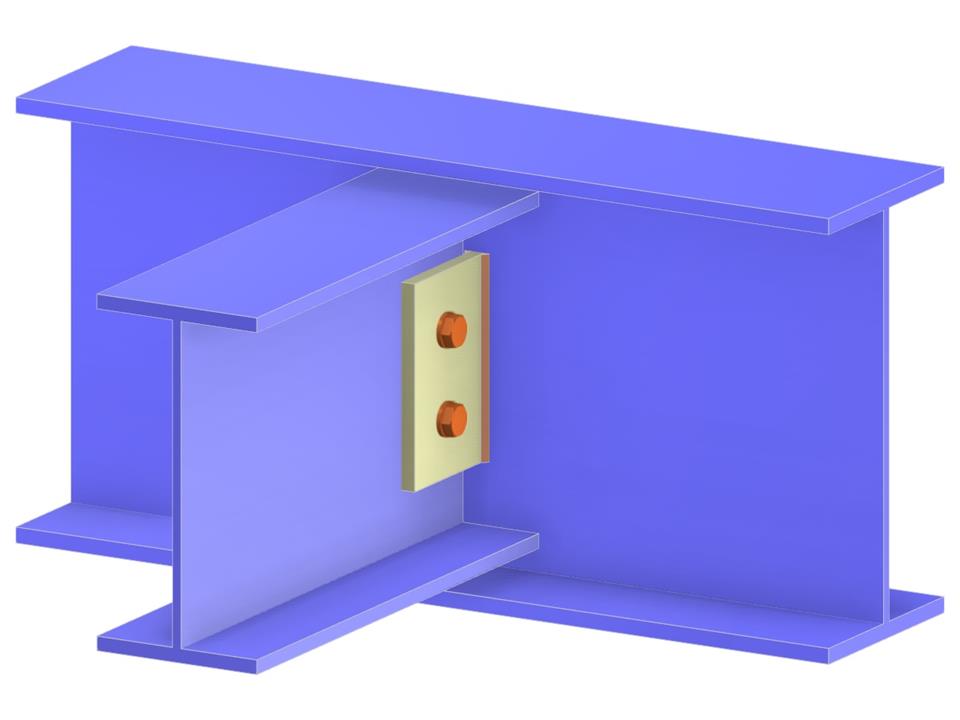

Tento model ilustruje spojení nosníku s nosníkem s čelní deskou a šroubovými spoji, navržené tak, aby představovalo kloubové spojení. Slouží jako příklad přesného modelování konstrukčních vazeb pro účely návrhu a analýzy. Spojení je zásadní pro pochopení toho, jak se zatížení přenáší a rozděluje mezi nosníky.
Spojení nosník–nosník s připojovací deskou
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,037 t |
| Rozměry (metrické) | 0,640 x 0,000 x 0,380 m |
| Rozměry (imperiální) | 2.1 x 0 x 1.25 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
