Ce modèle illustre une liaison poutre-poutre comportant une plaque d’about et des assemblages boulonnés, conçue pour représenter une liaison articulée. Il sert d’exemple pour modéliser avec précision les liaisons structurelles à des fins de dimensionnement et d’analyse. La liaison est essentielle pour comprendre comment les charges sont transférées et réparties entre les poutres.

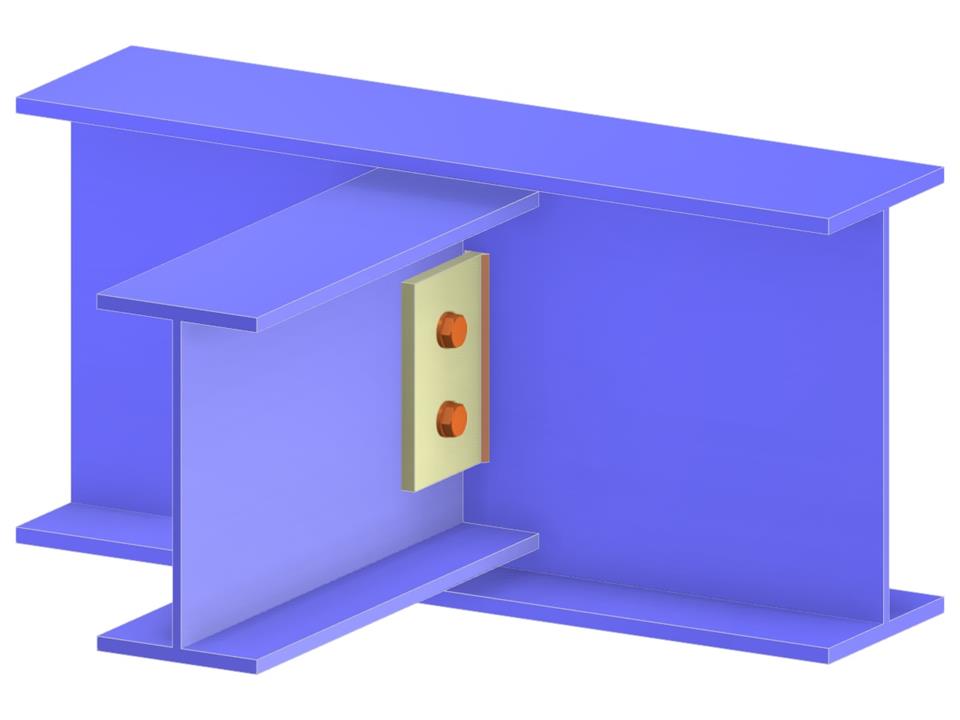

Connexion poutre-à-poutre avec platine d'âme
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,037 t |
| Dimensions (métriques) | 0,640 x 0,000 x 0,380 m |
| Dimensions (impériales) | 2.1 x 0 x 1.25 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
