Dieses Modell veranschaulicht einen Träger-Träger-Anschluss mit Fin-Plate und Schraubverbindungen, der als gelenkige Verbindung ausgelegt ist. Es dient als Beispiel für die genaue Modellierung von strukturellen Verbindungen für Bemessungs- und Analysezwecke. Der Anschluss ist wesentlich für das Verständnis, wie Lasten zwischen Trägern übertragen und aufgenommen werden.

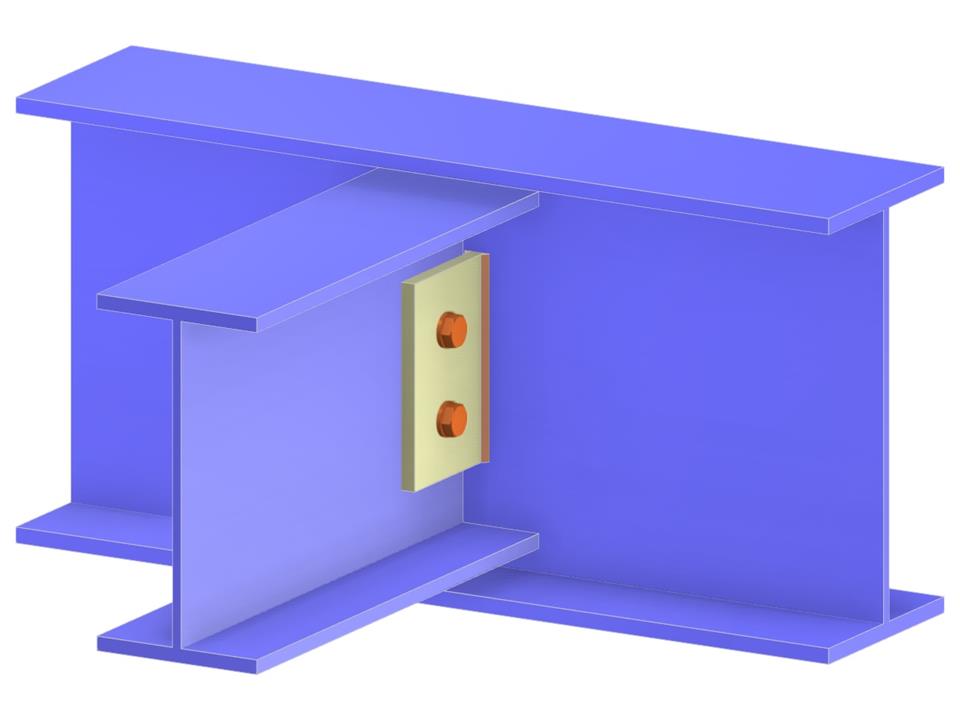

Balken-zu-Balken-Anschluss mit Fin Plate
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,037 t |
| Abmessungen (metrisch) | 0,640 x 0,000 x 0,380 m |
| Abmessungen (imperial) | 2.1 x 0 x 1.25 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
