Эта модель представляет собой одностороннее соединение балки с колонной, с акцентом на интеграцию удлинённой торцевой пластины и ребра. Конструкция включает непрерывную колонну с болтовым жёстким креплением балки. Кроме того, в колонну встроены ребра жёсткости для повышения жёсткости и несущей способности. Такая схема соединения обеспечивает высокую надёжность несущей конструкции.

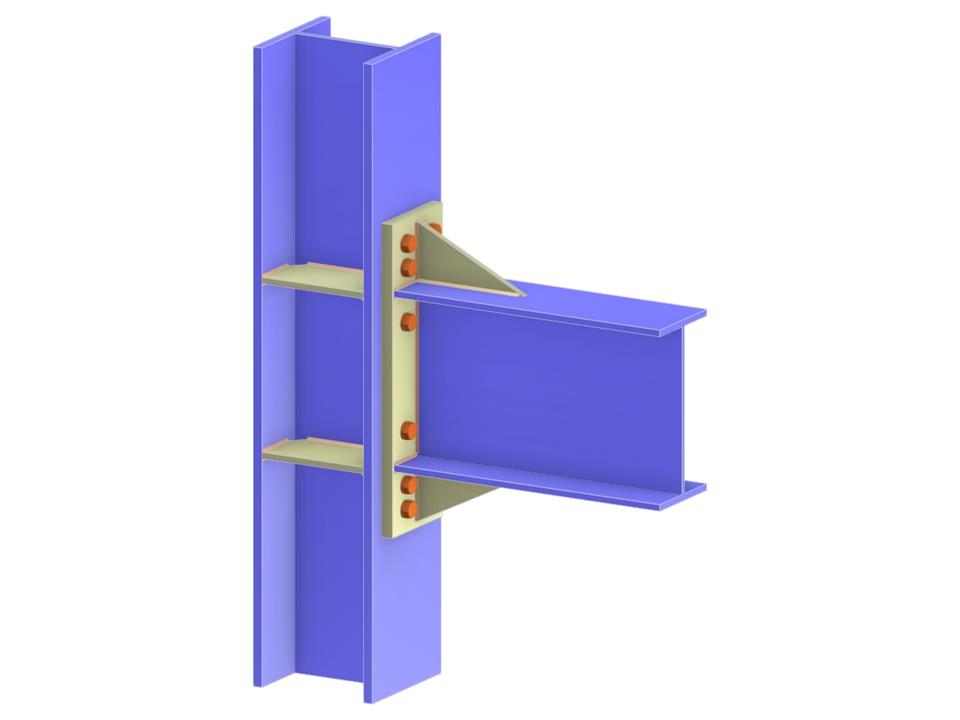

Соединение балки с полкой колонны через удлинённую торцевую плиту и ребро
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,099 t |
| Размеры (метрические) | 0,630 x 1,060 x 0,000 m |
| Размеры (имперские) | 2.07 x 3.48 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
