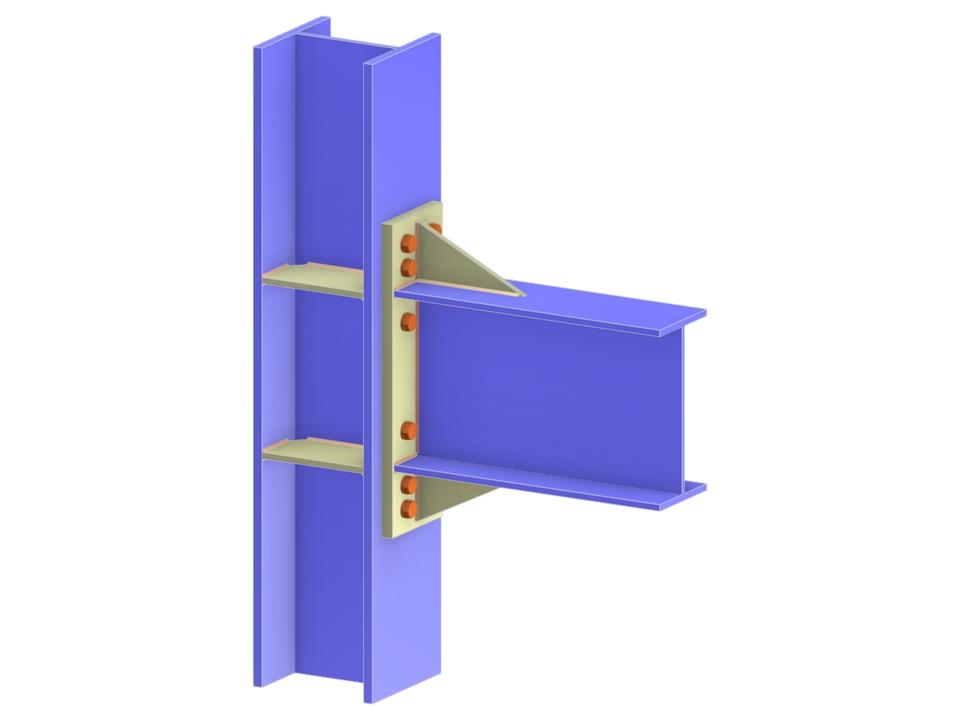

Este modelo presenta una conexión viga-columna de un solo lado, centrada en la integración de una chapa de extremo extendida y un nervio. El diseño incluye una columna continua con una configuración de viga fija atornillada. Además, se incorporan rigidizadores en la columna para mejorar la rigidez y el apoyo. La configuración de la conexión garantiza un rendimiento estructural robusto.
Conexión de viga a ala de columna mediante placa de extremo extendida y rigidizador
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.099 t |
| Dimensiones (métricas) | 0,630 x 1,060 x 0,000 m |
| Dimensiones (imperiales) | 2.07 x 3.48 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
