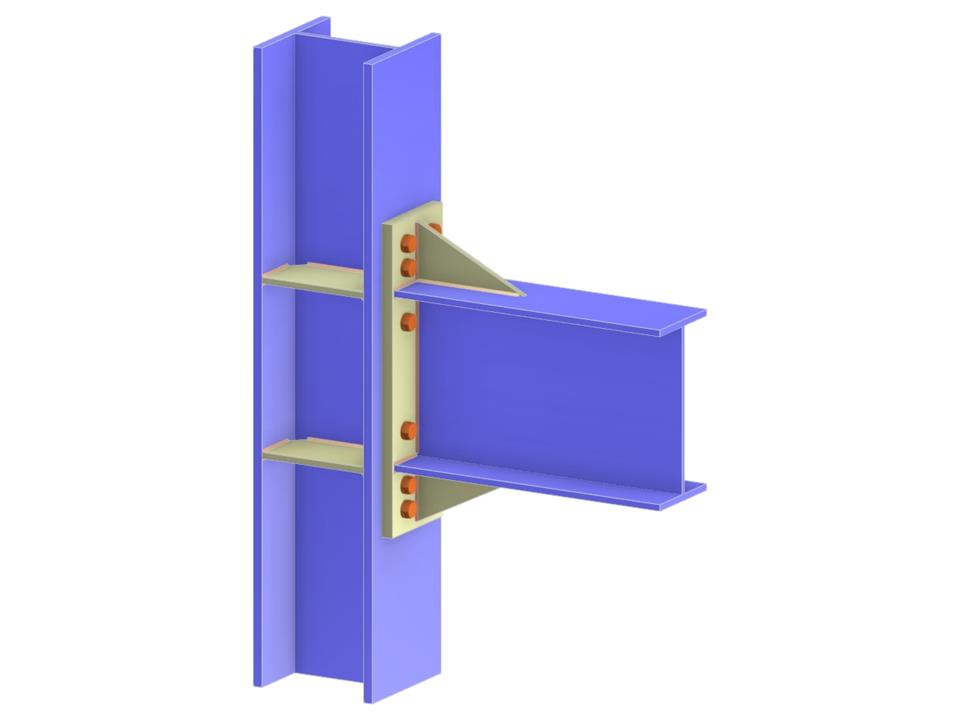

Questo modello presenta una connessione trave-colonna su un solo lato, con particolare attenzione all'integrazione di una piastra di estremità estesa e di una nervatura. Il progetto include una colonna continua con una configurazione della trave bullonata e incastrata. Inoltre, sono integrati irrigidimenti della colonna per aumentare la rigidità e il supporto. La configurazione della connessione garantisce prestazioni strutturali robuste.
Connessione trave-anima di colonna tramite piastra di testa estesa e nervatura
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,099 t |
| Dimensioni (metriche) | 0.630 x 1.060 x 0.000 m |
| Dimensioni (imperiali) | 2.07 x 3.48 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
