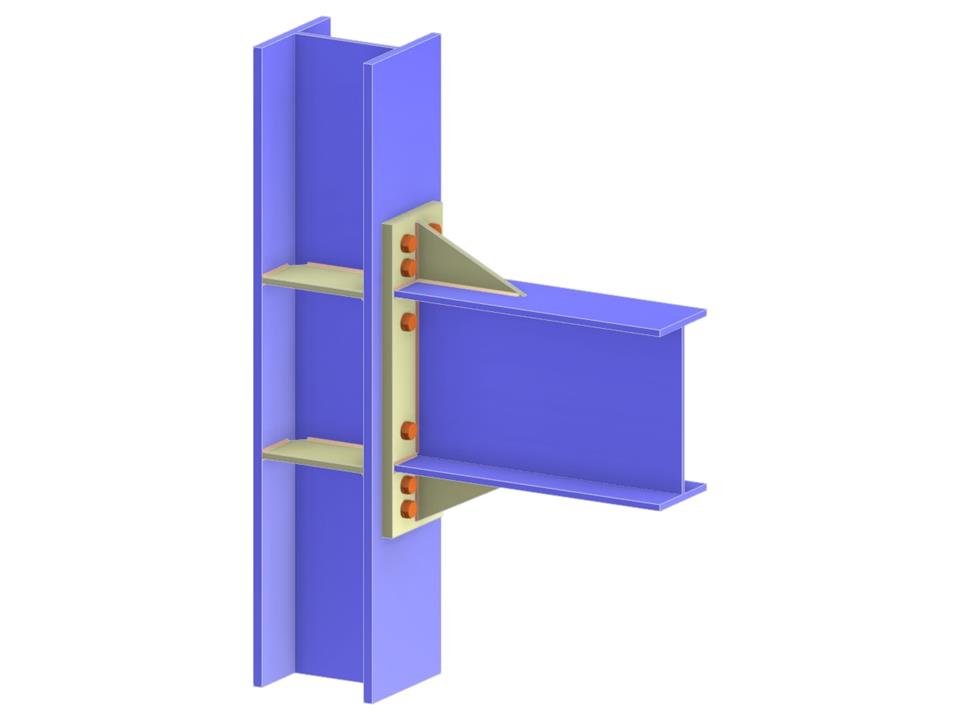

Este modelo apresenta uma ligação viga-pilar de um lado, com foco na integração de uma chapa de extremidade prolongada e uma nervura. O projeto inclui um pilar contínuo com uma configuração de viga fixa aparafusada. Além disso, são incorporados enrijecedores de pilar para aumentar a rigidez e o suporte. A configuração da ligação garante um desempenho estrutural robusto.
Ligação de Viga à Mesa da Coluna via Chapa de Extremidade Estendida e Enrijecedor
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,099 t |
| Dimensões (métricas) | 0,630 x 1,060 x 0,000 m |
| Dimensões (imperiais) | 2.07 x 3.48 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
