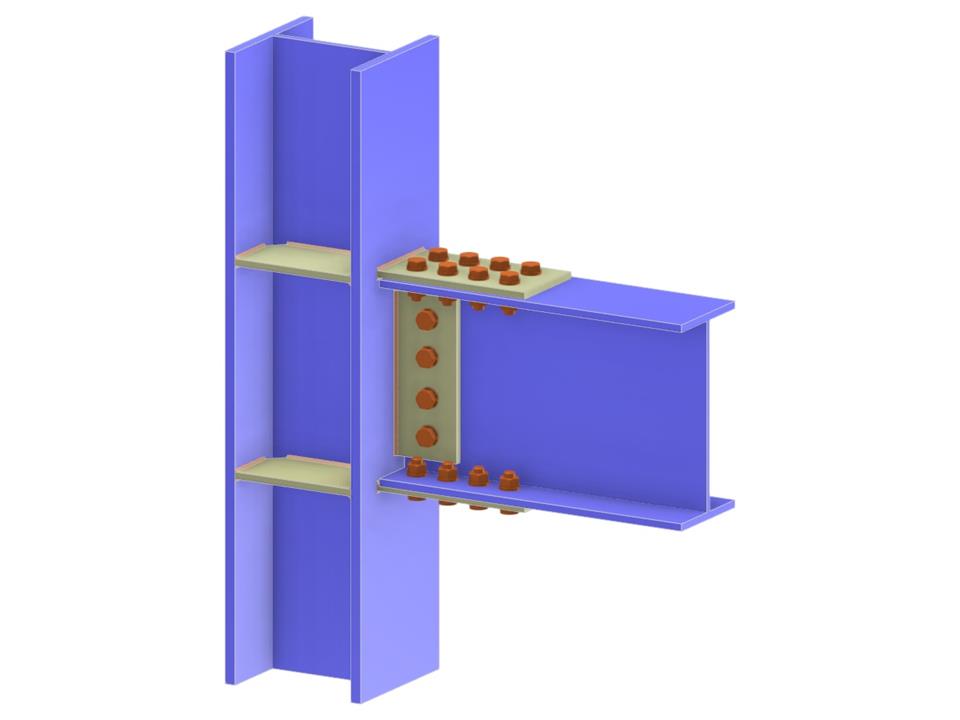

Эта модель демонстрирует одностороннее соединение балки с полкой колонны, включающее непрерывную колонну, фасонку и полочную накладку. Соединение выполнено на болтах и спроектировано для жесткого примыкания балки, иллюстрируя типичные компоненты узла стального каркаса. Оно полезно для понимания передачи нагрузок и анкеровки в соединениях с полкой.
Соединение балки с полкой колонны через торцевые пластины
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,090 t |
| Размеры (метрические) | 0,610 x 0,940 x 0,000 m |
| Размеры (имперские) | 2 x 3.08 x 0 feet |
