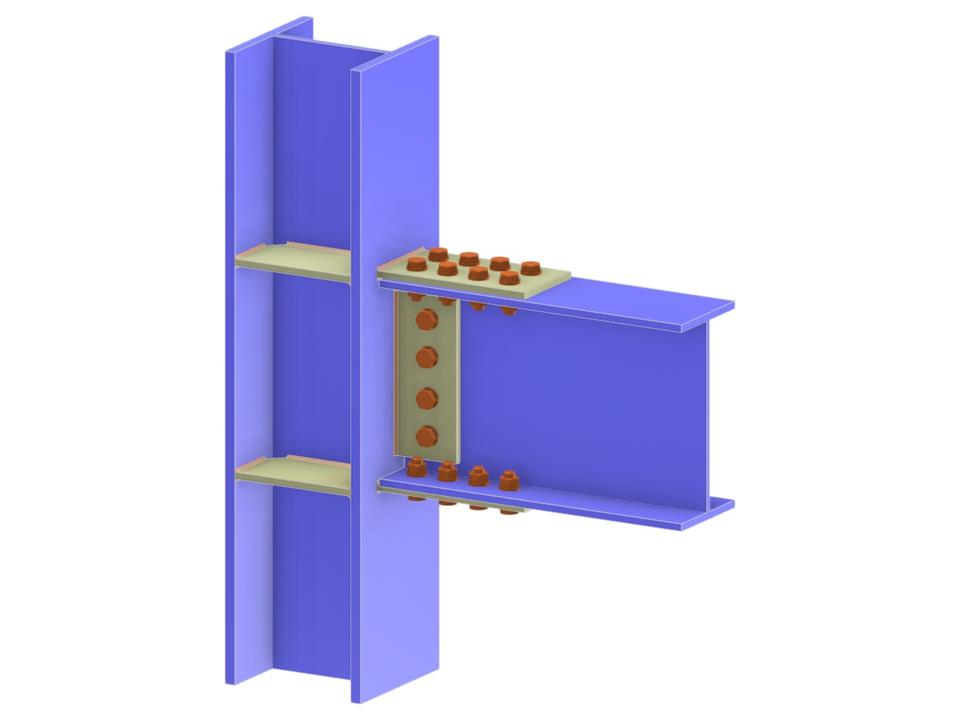

Ce modèle présente une connexion poutre-poteau à une seule face, avec un poteau continu, une platine d’âme et une platine d’aile. La connexion est boulonnée et conçue avec une configuration de poutre encastrée, illustrant des composants typiques de l’assemblage en acier de construction. Elle est utile pour comprendre la transmission des charges et l’ancrage dans les connexions d’aile.
Connexion poutre à semelle de poteau via des plats d’âme
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,090 t |
| Dimensions (métriques) | 0,610 x 0,940 x 0,000 m |
| Dimensions (impériales) | 2 x 3.08 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
