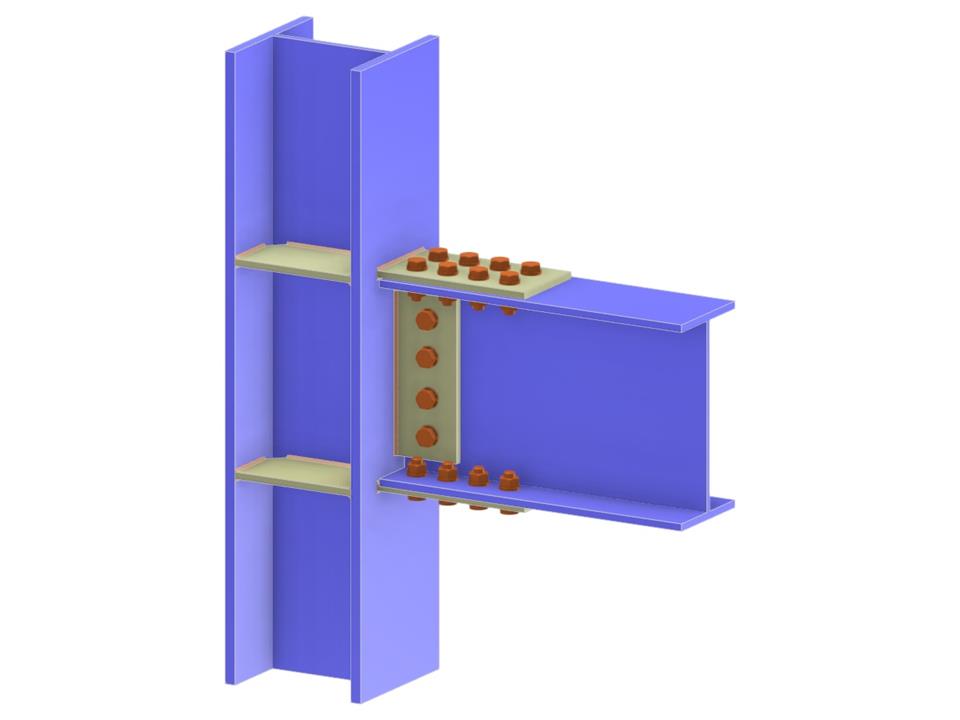

Questo modello mostra un collegamento trave-colonna su un solo lato con colonna continua, piastra alettata e piastra di flangia. Il collegamento è bullonato e progettato con una configurazione di trave incastrata, illustrando i tipici componenti di un giunto in acciaio strutturale. È utile per comprendere il trasferimento dei carichi e l’ancoraggio nei collegamenti di flangia.
Connessione trave-colonna tramite piastre di estremità
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,090 t |
| Dimensioni (metriche) | 0.610 x 0.940 x 0.000 m |
| Dimensioni (imperiali) | 2 x 3.08 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
