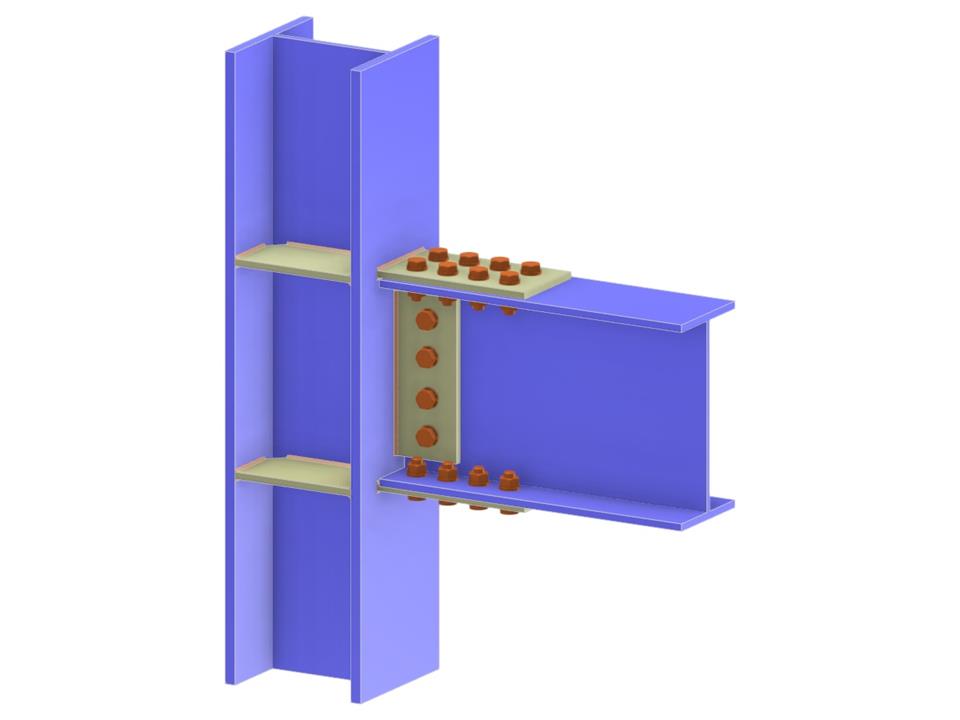

Este modelo apresenta uma ligação viga-coluna de um só lado, com coluna contínua, chapa de extremidade e chapa de flange. A ligação é aparafusada e projetada com uma configuração de viga engastada, ilustrando componentes típicos de juntas em estruturas de aço. É útil para compreender a transferência de cargas e a ancoragem em ligações de flange.
Ligação de Viga à Aba da Coluna por Meio de Chapas de Extremidade
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,090 t |
| Dimensões (métricas) | 0,610 x 0,940 x 0,000 m |
| Dimensões (imperiais) | 2 x 3.08 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
