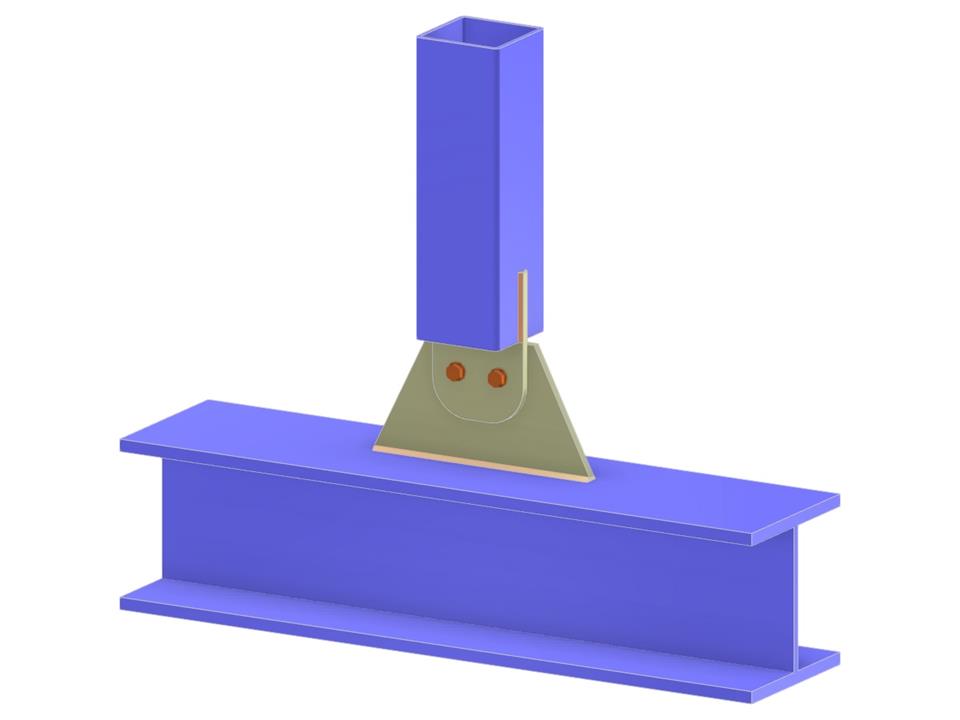

Эта модель включает узел фермы с вертикальным соединением с поясом с использованием зубчатой пластинчатой накладки, прикрученной болтами к фасонке, приваренной к полке сечения пояса. Конструкция фасонки обеспечивает болтовое Т-образное соединение, гарантируя надежность конструкции в ферменных применениях. Такие конфигурации обычно применяются в инженерных проектах, где требуются прочные, но гибкие методы соединения.
Ферменный Т-узел | Вертикальная стойка к поясовому элементу через фасонку и язычковую пластину
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,077 t |
| Размеры (метрические) | 0,940 x 0,670 x 0,000 m |
| Размеры (имперские) | 3.08 x 2.2 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
