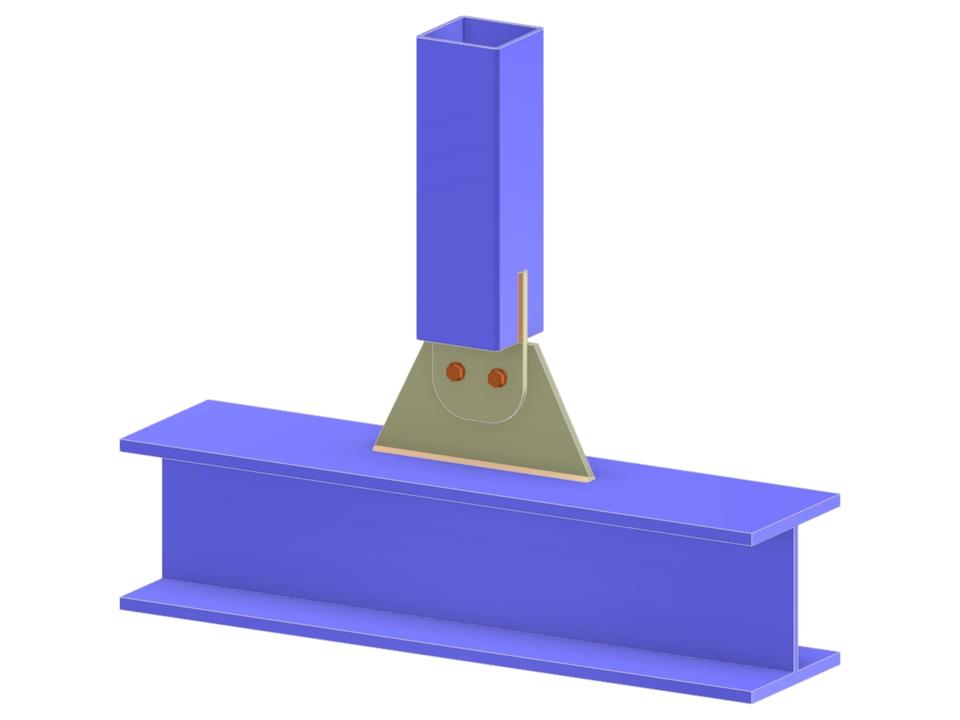

Este modelo presenta una unión de celosía con una conexión vertical a un cordón mediante una placa de lengüeta con muesca atornillada a una placa de nudo soldada a un ala de la sección transversal de un cordón. El diseño de la placa de nudo facilita una unión en T atornillada, garantizando la integridad estructural en aplicaciones de celosía. Estas configuraciones se emplean habitualmente en proyectos de ingeniería que requieren métodos de unión robustos pero flexibles.
Unión en T de celosía | Conexión vertical al cordón mediante placa de unión y placa de lengüeta
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.077 t |
| Dimensiones (métricas) | 0,940 x 0,670 x 0,000 m |
| Dimensiones (imperiales) | 3.08 x 2.2 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
