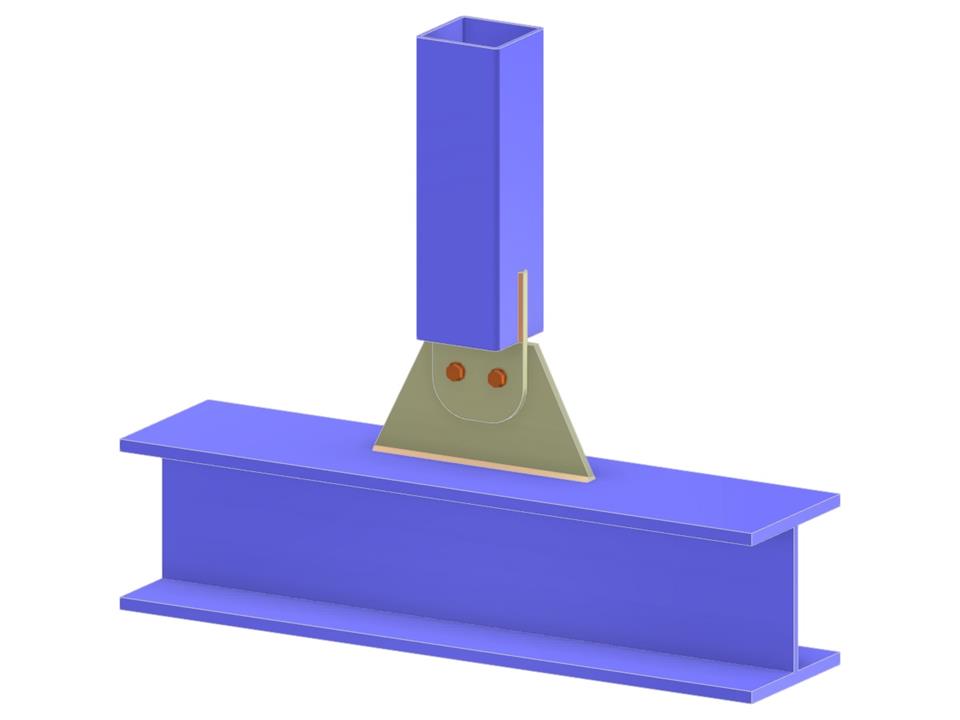

Questo modello presenta un giunto di traliccio con un collegamento verticale a un corrente mediante una piastra a linguetta intagliata imbullonata a una piastra di connessione saldata a una flangia della sezione del corrente. Il design della piastra di connessione facilita un giunto a T imbullonato, garantendo l'integrità strutturale nelle applicazioni di tralicci. Tali configurazioni sono comunemente impiegate in progetti di ingegneria che richiedono metodi di unione robusti ma flessibili.
Nodo T di trave reticolare | Connessione verticale all’ala tramite piastra di attacco e piastra a linguetta
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,077 t |
| Dimensioni (metriche) | 0.940 x 0.670 x 0.000 m |
| Dimensioni (imperiali) | 3.08 x 2.2 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
