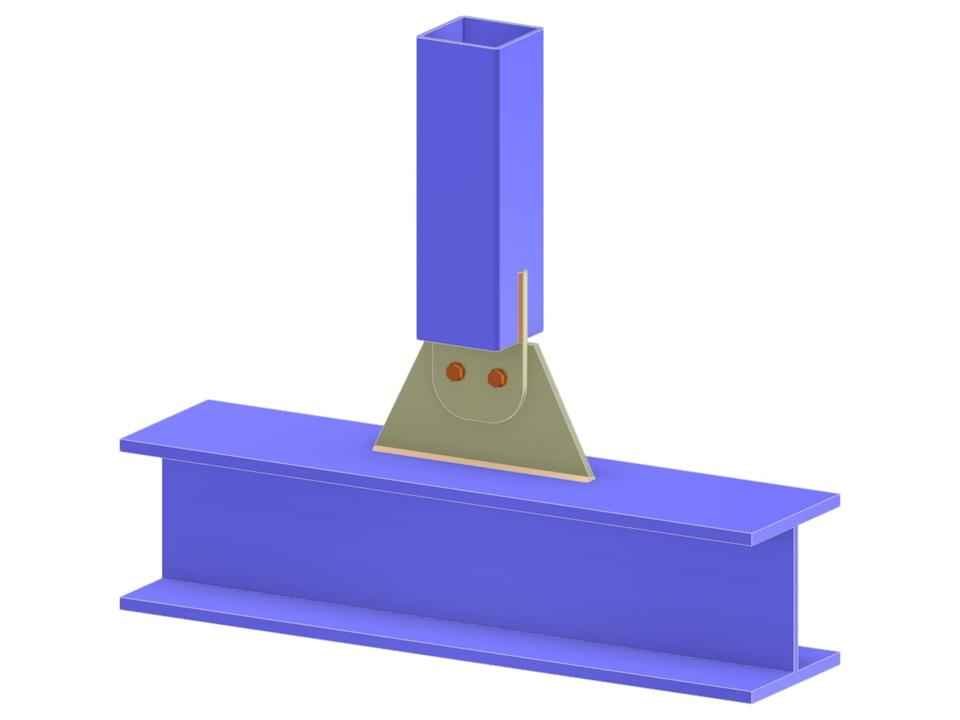

Ce modèle comporte un nœud de treillis avec une connexion verticale à une membrure à l’aide d’une platine à tenon entaillé boulonnée à une platine de gousset soudée sur une semelle d’une section de membrure. La conception de la platine de gousset facilite un assemblage en T boulonné, garantissant l’intégrité structurelle dans les applications de treillis. De telles configurations sont couramment utilisées dans les projets d’ingénierie nécessitant des méthodes d’assemblage à la fois robustes et flexibles.
Assemblage en T d'une ferme | Connexion verticale à la membrure par plaque d'about et plaque à languette
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,077 t |
| Dimensions (métriques) | 0,940 x 0,670 x 0,000 m |
| Dimensions (impériales) | 3.08 x 2.2 x 0 feet |
