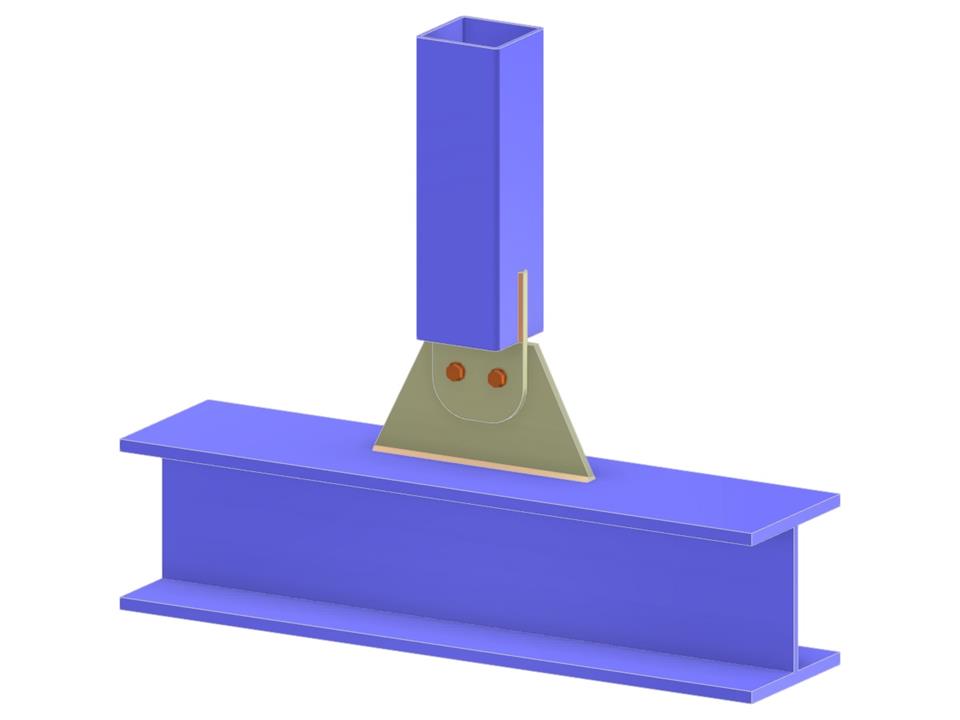

Este modelo apresenta uma ligação de treliça com uma ligação vertical a um banzo usando uma chapa de encaixe entalhada aparafusada a uma chapa de reforço soldada a uma mesa de uma seção transversal do banzo. O projeto da chapa de reforço facilita uma ligação em T aparafusada, garantindo a integridade estrutural em aplicações de treliças. Tais configurações são comumente empregadas em projetos de engenharia que exigem métodos de ligação robustos, porém flexíveis.
Ligação em T de treliça | Ligação vertical ao banzo por chapa de nó e chapa de lingueta
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,077 t |
| Dimensões (métricas) | 0,940 x 0,670 x 0,000 m |
| Dimensões (imperiais) | 3.08 x 2.2 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
