Модель включает ферму с тавровым соединением стойки с поясом. Она включает фасонки, язычковые пластины и накладные пластины, все соединенные болтами. В конструкции используются полые поперечные сечения прямоугольного типа (RHS). Проектирование направлено на обеспечение надежных соединений и устойчивости при нагрузках.

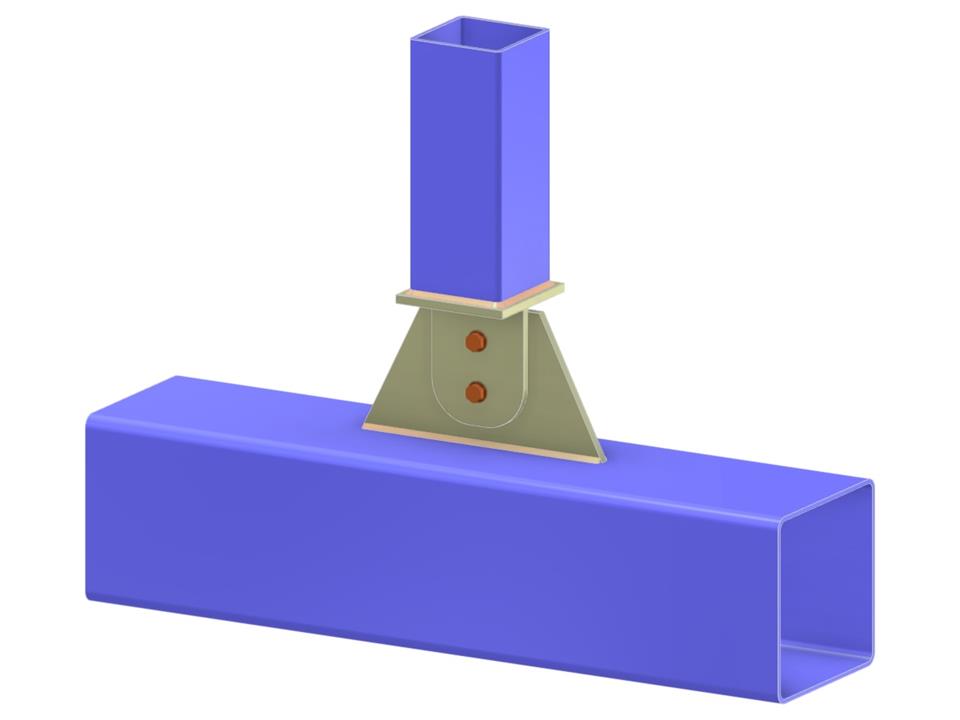

Тавровое соединение фермы | Вертикальный элемент к поясу через фасонку и стыковую пластину
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,042 t |
| Размеры (метрические) | 0,940 x 0,600 x 0,000 m |
| Размеры (имперские) | 3.08 x 1.97 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
