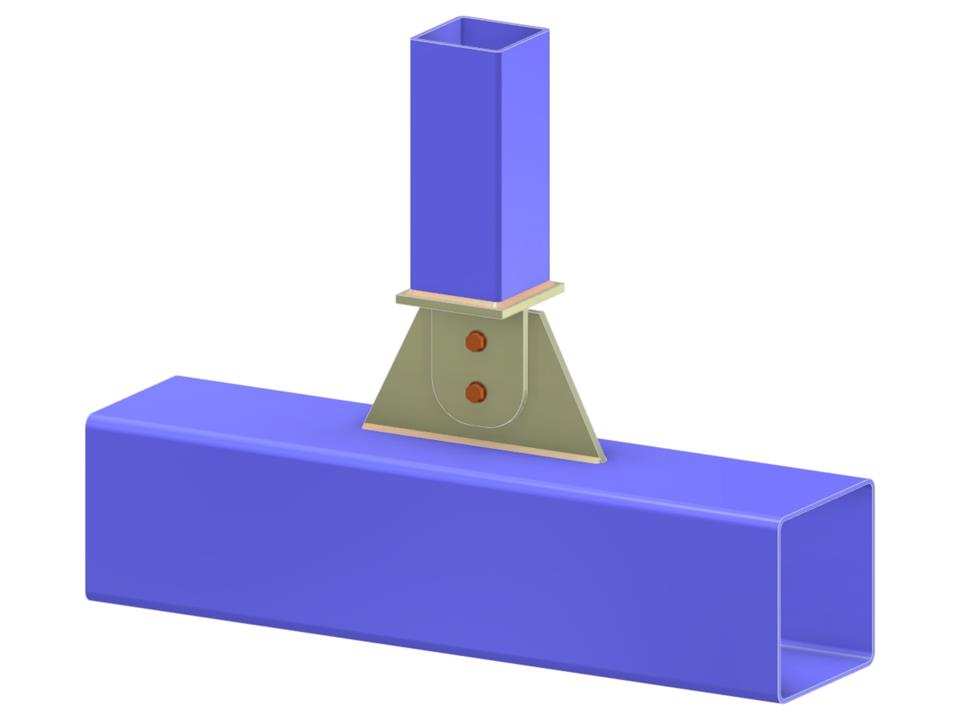

El modelo presenta una celosía con una unión en T entre el montante vertical y el cordón. Incluye chapas de unión, chapas de lengüeta y chapas de testa, todas conectadas mediante pernos. La estructura emplea secciones transversales huecas mediante perfiles huecos rectangulares (RHS). El diseño se centra en garantizar conexiones robustas y estabilidad bajo condiciones de carga.
Unión en T de celosía | Conexión vertical al cordón mediante chapa gusset y chapa de lengüeta
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.042 t |
| Dimensiones (métricas) | 0,940 x 0,600 x 0,000 m |
| Dimensiones (imperiales) | 3.08 x 1.97 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
