Il modello presenta una trave reticolare con un nodo a T tra montante e corrente. Include piastre di nodo, piastre di linguetta e piastre di copertura, tutte collegate con bulloni. La struttura utilizza sezioni cave, in particolare sezioni cave rettangolari (RHS). La progettazione si concentra nel garantire collegamenti robusti e stabilità nelle condizioni di carico.

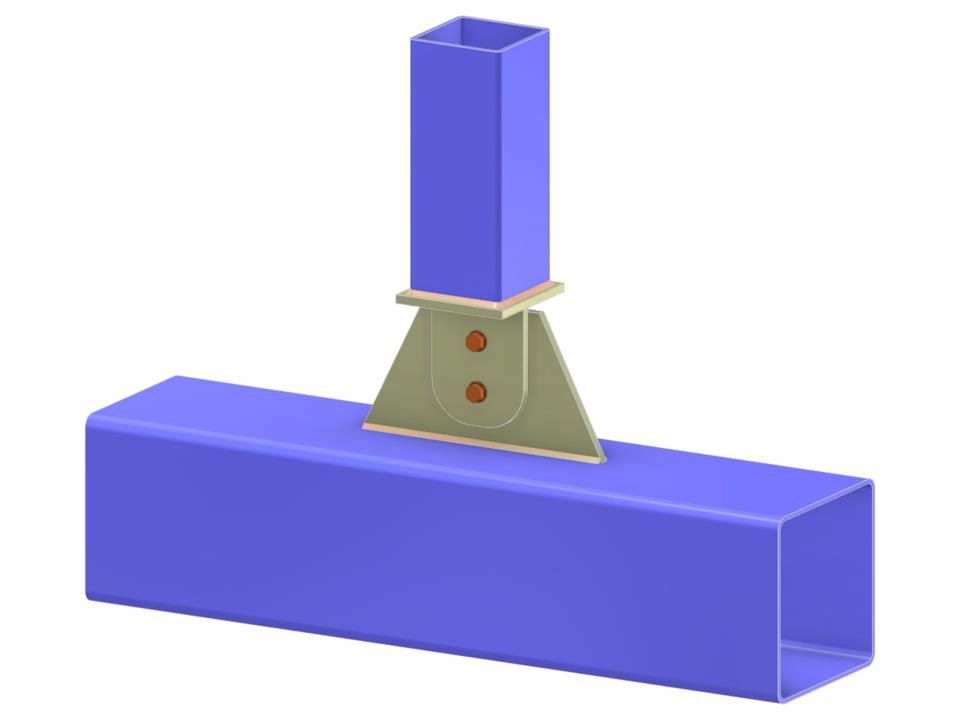

Giunto a T della trave reticolare | Connessione verticale all’anima tramite piastra di raccordo e piastra a linguetta
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,042 t |
| Dimensioni (metriche) | 0.940 x 0.600 x 0.000 m |
| Dimensioni (imperiali) | 3.08 x 1.97 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
