O modelo apresenta uma treliça com uma ligação em T entre um montante vertical e a corda. Inclui chapas de nó, chapas de lingueta e chapas de cobertura, todas ligadas por parafusos. A estrutura emprega secções ocas, utilizando secções ocas retangulares (RHS). O projeto centra-se em garantir ligações robustas e estabilidade sob condições de carga.

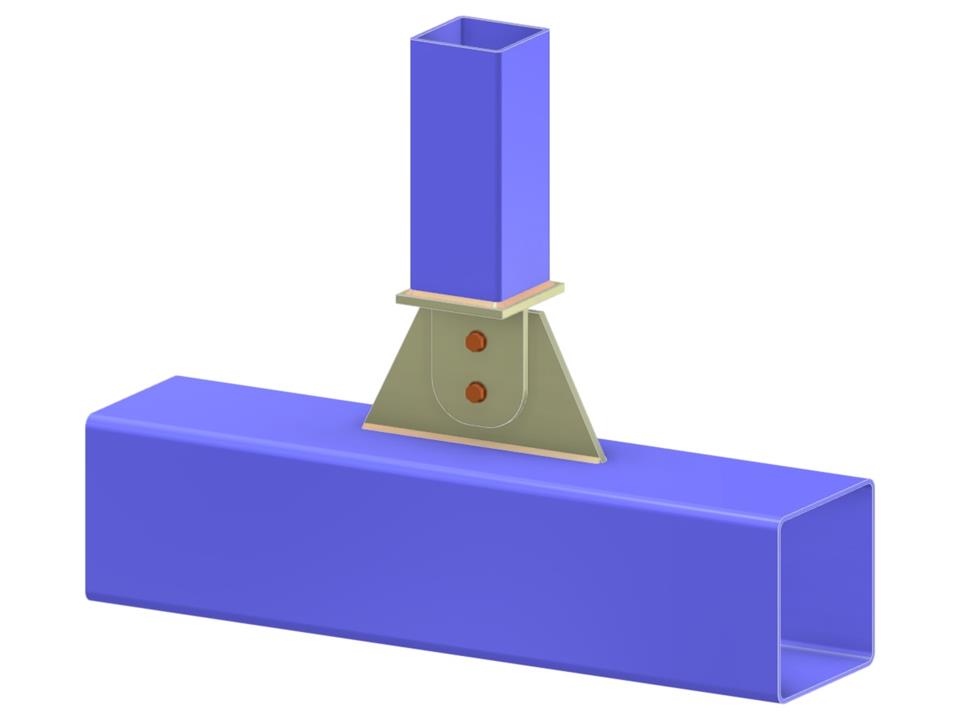

Ligação em T de treliça | Conexão vertical ao banzo por meio de chapa de ligação e chapa de lingueta
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,042 t |
| Dimensões (métricas) | 0,940 x 0,600 x 0,000 m |
| Dimensões (imperiais) | 3.08 x 1.97 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
