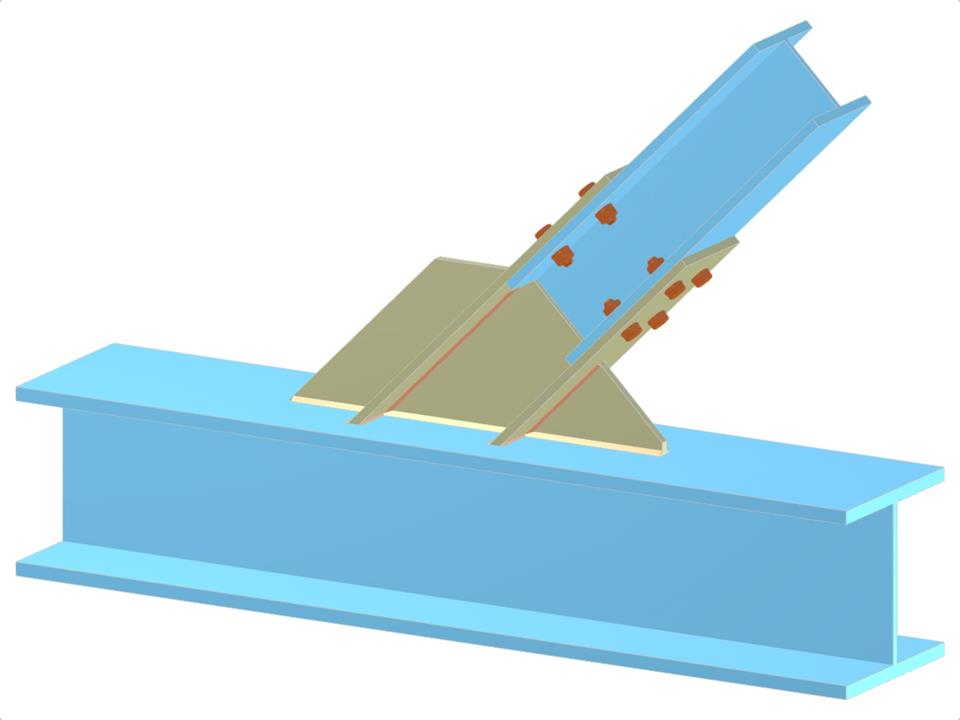

В данной модели представлена стропильная система с Y-образным узлом, включающая фасонки для соединения раскосов с поясом и болтовые фланцевые пластины. Проект демонстрирует использование болтовых соединений в стропильных сборках и показывает детали конструкции в узлах стропил. Эти конфигурации имеют решающее значение для распределения нагрузок и обеспечения устойчивости в сложных конструкциях стропильных систем.

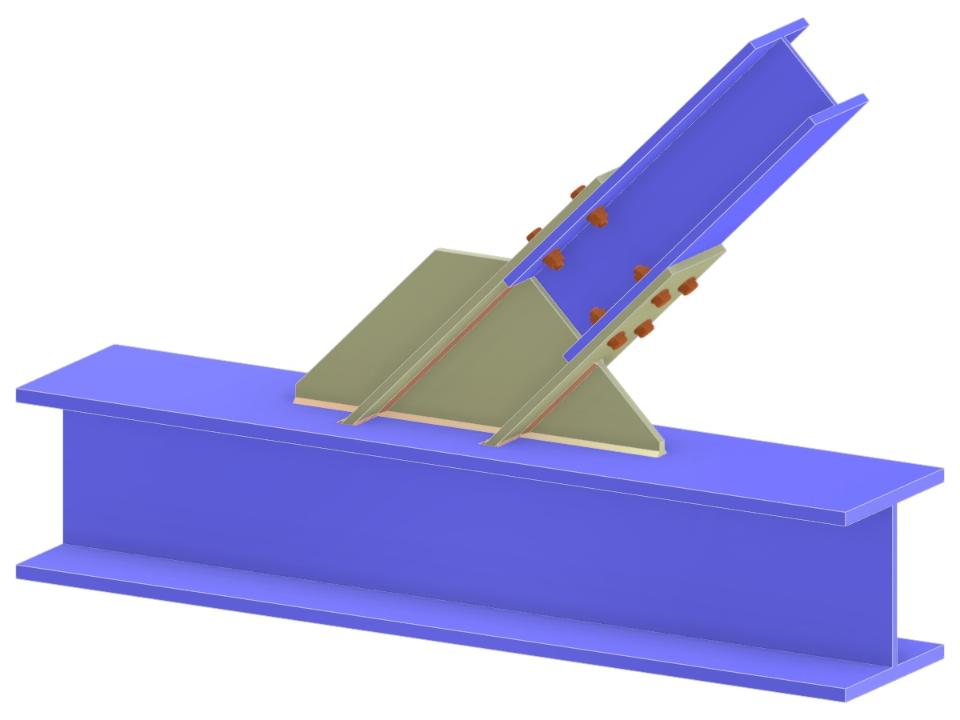

Ферменный Y-образный узел | Соединение раскоса с поясом через фасонку и фланцевые пластины
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,098 t |
| Размеры (метрические) | 1,100 x 0,600 x 0,000 m |
| Размеры (имперские) | 3.61 x 1.97 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
