Tento model představuje příhradový systém se styčníkem Y, který využívá styčníkové plechy pro diagonální připojení k pásům a šroubované příložky. Návrh demonstruje použití šroubovaných spojů v příhradových konstrukcích a ukazuje konstrukční detaily příhradových styčníků. Tyto konfigurace jsou zásadní pro roznos zatížení a zajištění stability v komplexních příhradových konstrukcích.

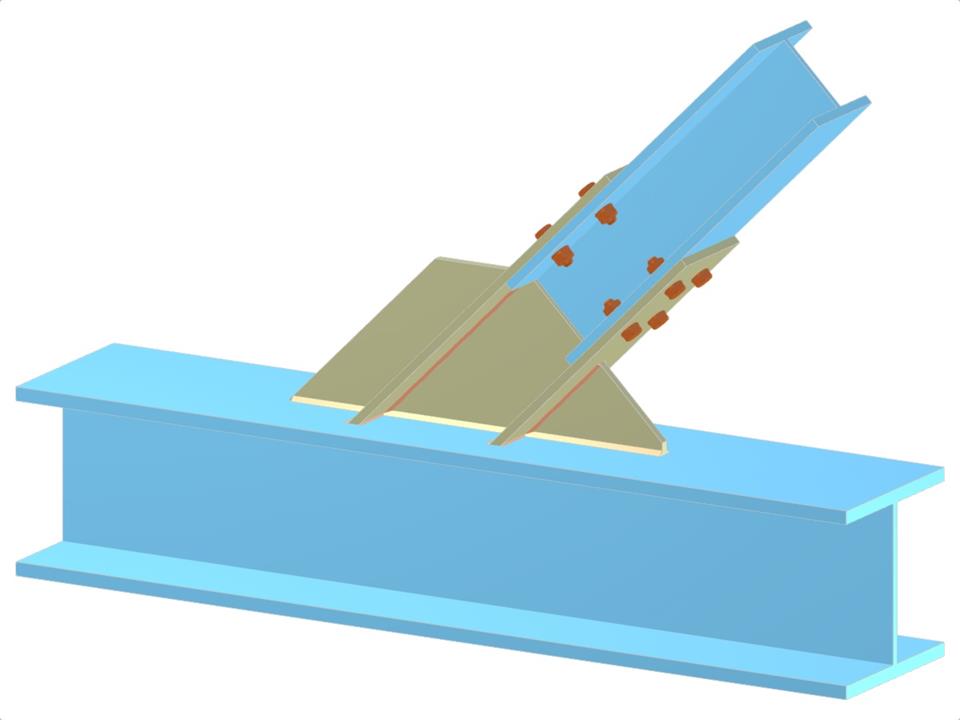

Příhradový nosník Styčník Y | Spoj Diagonály S Pásem Pomocí Přípojného Plechu A Desek Na Stojině
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,098 t |
| Rozměry (metrické) | 1,100 x 0,600 x 0,000 m |
| Rozměry (imperiální) | 3.61 x 1.97 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
