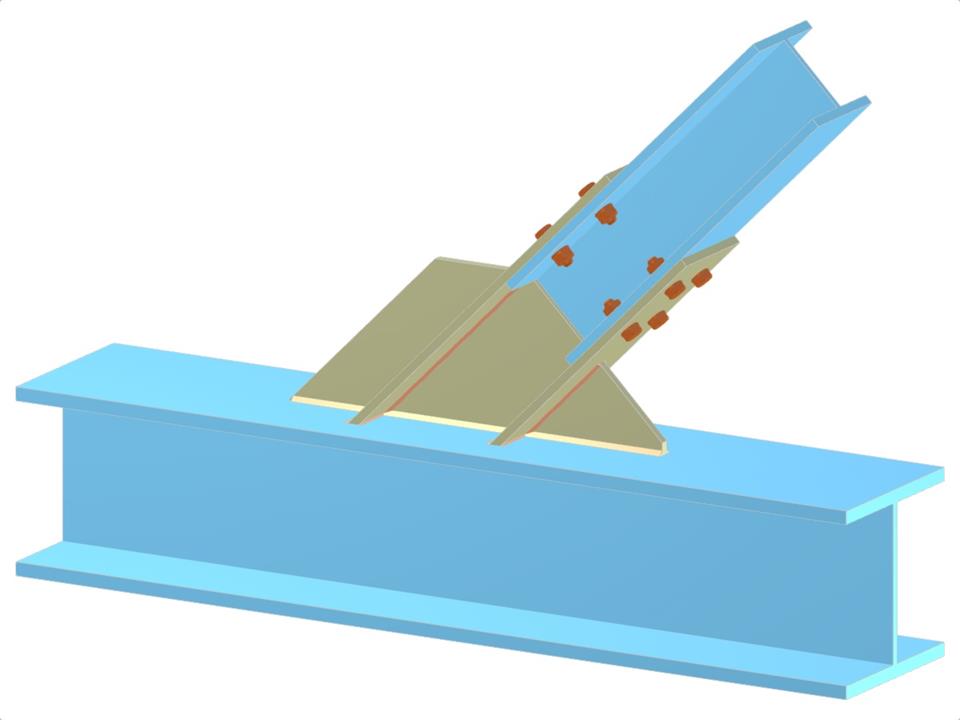

Ce modèle présente un système de treillis avec un joint en Y, intégrant des goussets de connexion entre diagonale et membrure et des plats d'about boulonnés. La conception illustre l'utilisation de connexions boulonnées dans les assemblages en treillis et démontre le détail de la structure dans les joints de treillis. Ces configurations sont cruciales pour la distribution de charge et pour garantir la stabilité dans les conceptions complexes de treillis.
Treillis Y-Joint | Diagonale à Membrure Via Gousset et Plaques d'Aile
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,098 t |
| Dimensions (métriques) | 1,100 x 0,600 x 0,000 m |
| Dimensions (impériales) | 3.61 x 1.97 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
