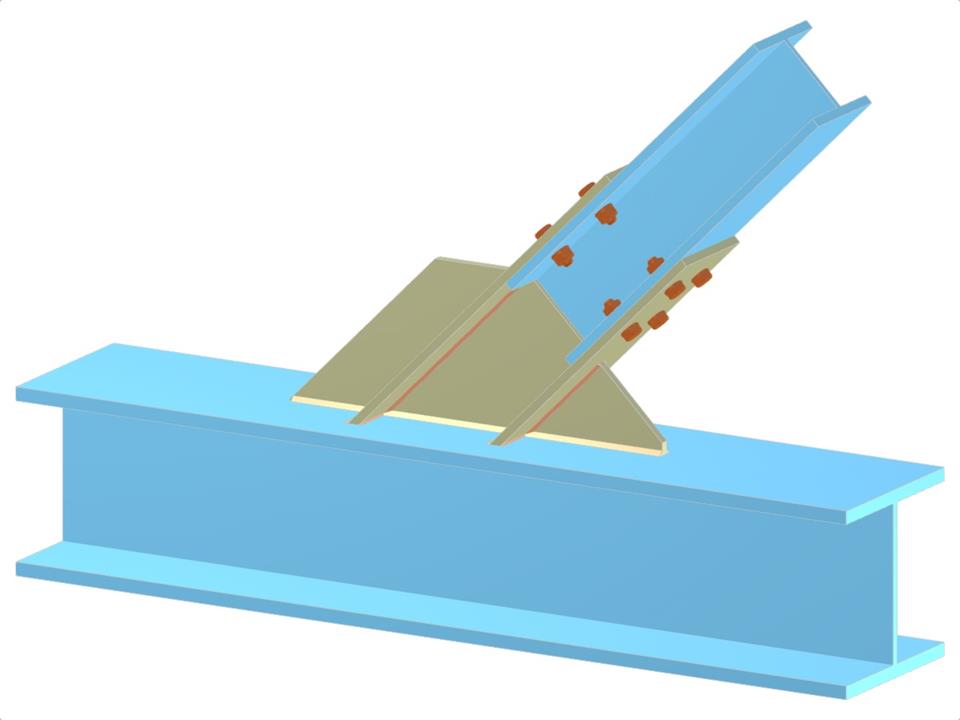

Model ten przedstawia układ kratownicowy z węzłem typu Y, zawierający blachy węzłowe łączące przekątną z pasem oraz połączenia śrubowe z blachami węzłowymi. Projekt ilustruje zastosowanie połączeń śrubowych w zespołach kratownicowych i demonstruje szczegóły konstrukcyjne w węzłach kratownic. Konfiguracje te mają kluczowe znaczenie dla rozkładu obciążenia i zapewnienia stateczności konstrukcji w złożonych projektach kratownic.

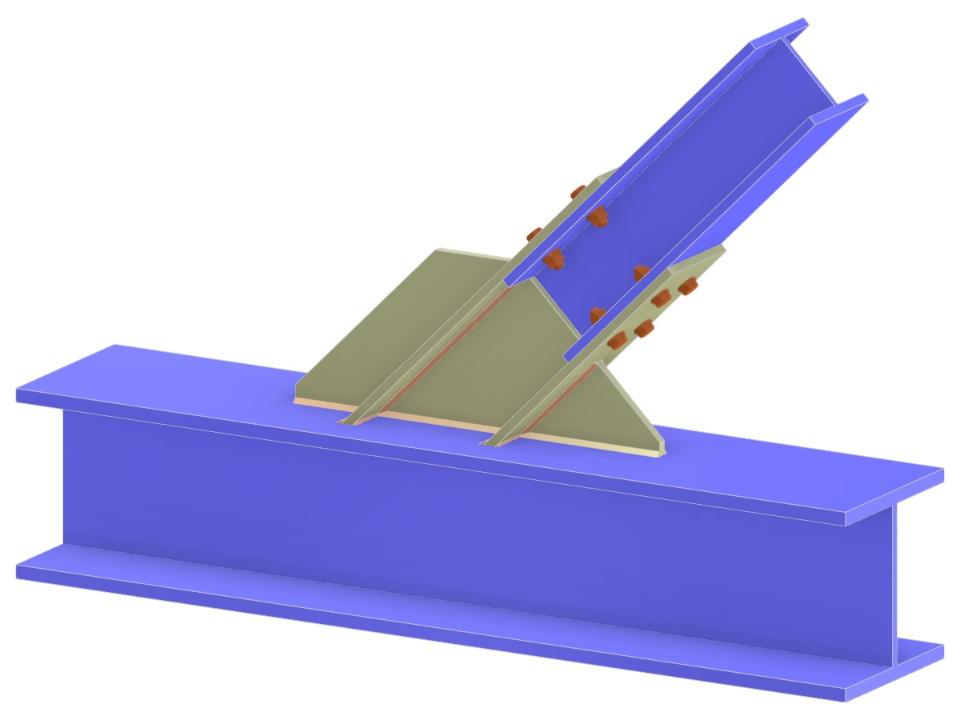

Kratownica Y-Joint | Połączenie Przekątna-Pas za Pomocą Blachy Węzłowej i Blachy Przykładki Środnika
| Liczba węzłów | 4 |
| Liczba linii | 3 |
| Liczba prętów | 3 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,098 t |
| Wymiary (metryczne) | 1,100 x 0,600 x 0,000 m |
| Wymiary (imperialne) | 3.61 x 1.97 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
