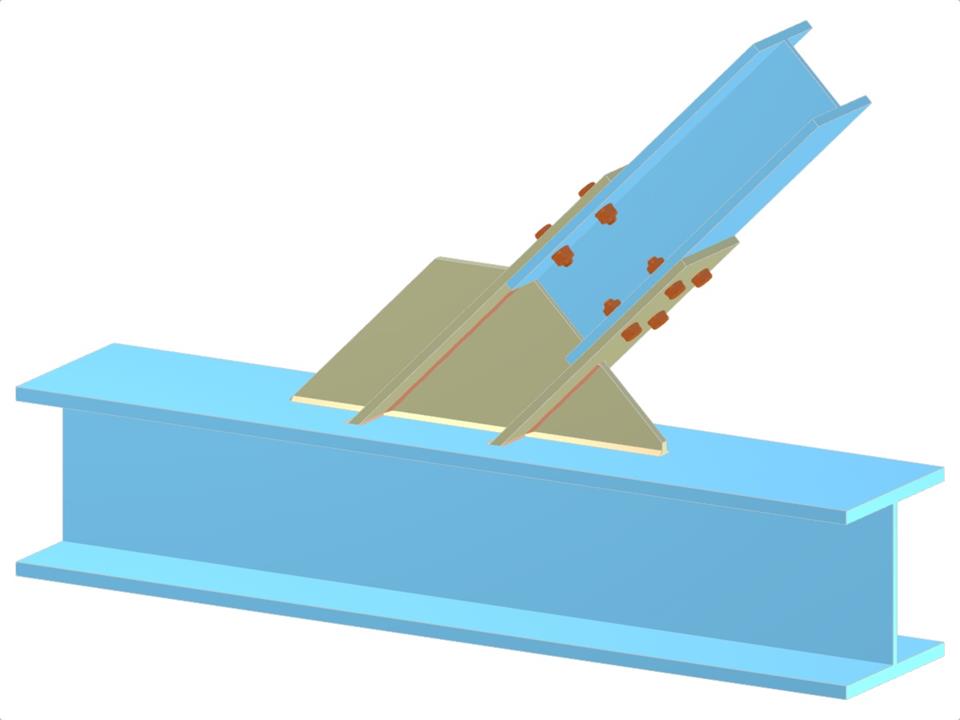

Dieses Modell zeigt ein Fachwerksystem mit einem Y-Knoten, das Knotenbleche für die Diagonal-Stabgurt-Verbindung und geschraubte Fahnenbleche integriert. Der Entwurf veranschaulicht die Verwendung von Schraubverbindungen in Fachwerkbaugruppen und demonstriert die konstruktive Detaillierung in Fachwerkknoten. Diese Konfigurationen sind entscheidend für die Lastverteilung und die Sicherstellung der Stabilität bei komplexen Fachwerkkonstruktionen.

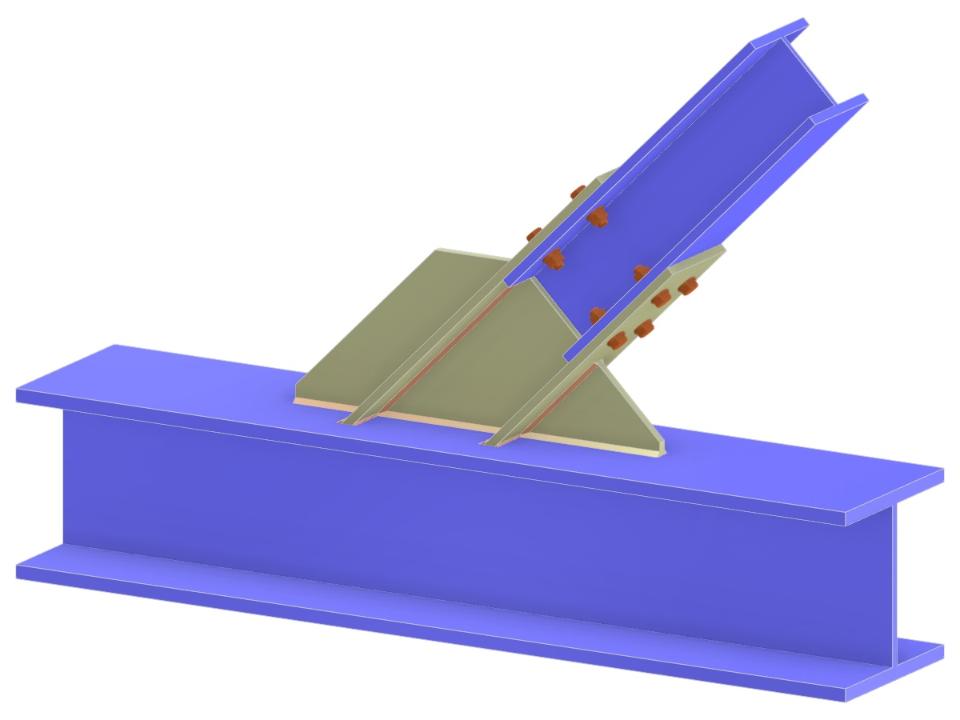

Fachwerk Y-Knoten | Diagonalanschluss mit Knotenblech und Laschen
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,098 t |
| Abmessungen (metrisch) | 1,100 x 0,600 x 0,000 m |
| Abmessungen (imperial) | 3.61 x 1.97 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
