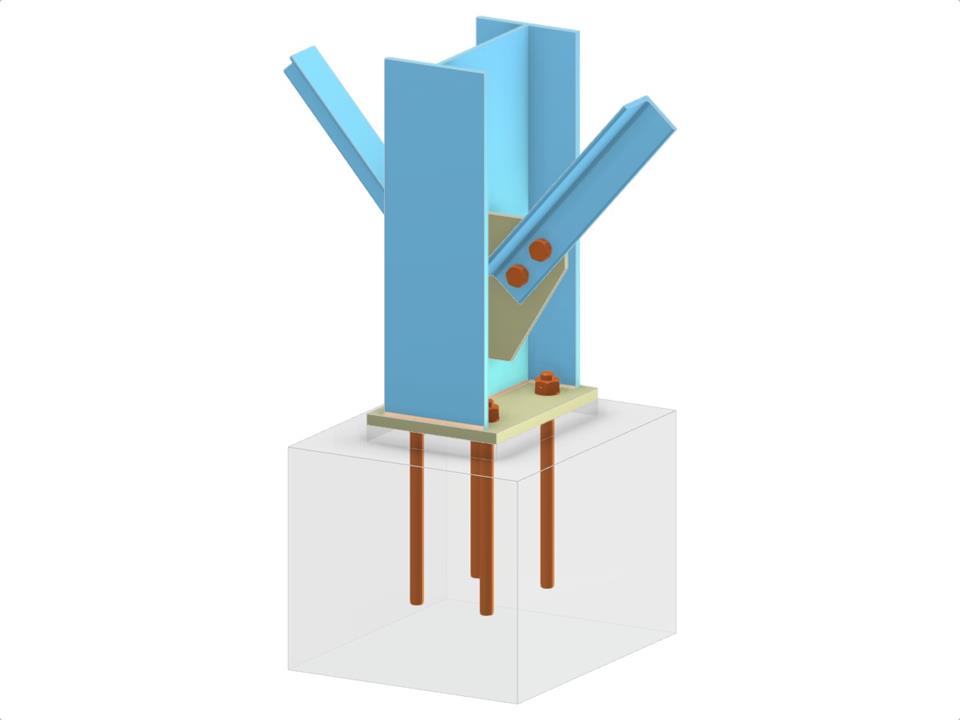

Эта модель содержит опору колонны с колонной I-профиля, поддерживаемой двумя диагональными L-профилями, подключенными к стенке колонны. Она включает базовую пластину, косынку и болтовое диагональное соединение наряду с важными деталями анкерного крепления. Конструкция иллюстрирует, как распределение структурной нагрузки управляется в таких соединительных сборках.
База стойки с двумя диагоналями вертикальной связей
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,077 t |
| Размеры (метрические) | 1,400 x 1,000 x 0,000 m |
| Размеры (имперские) | 4.59 x 3.28 x 0 feet |
