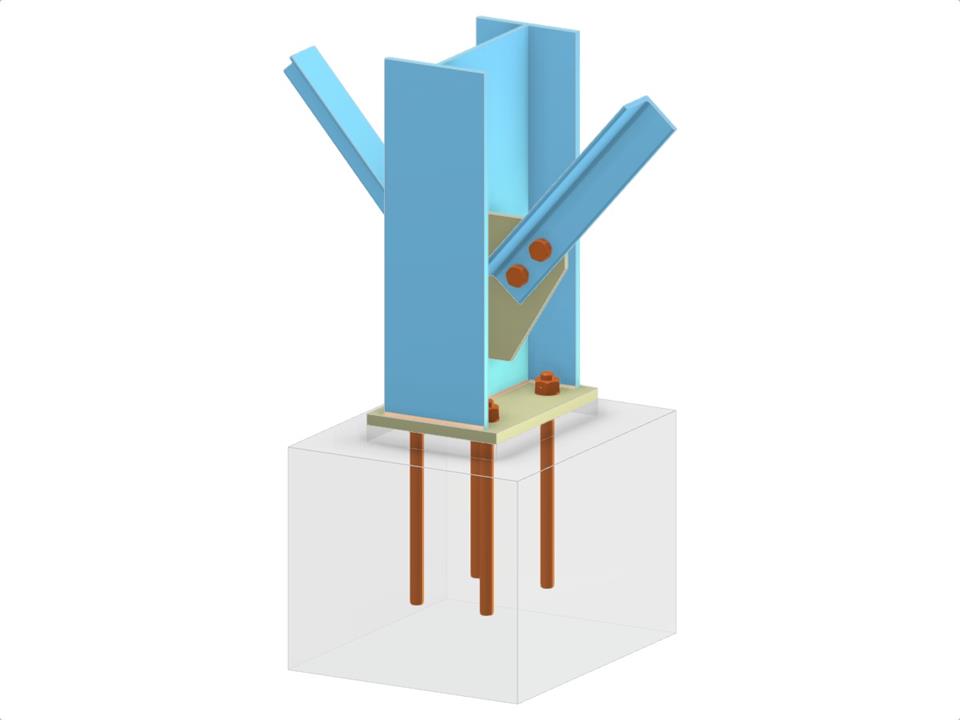

Ce modèle présente une base de colonne avec une colonne à profilé en I soutenue par deux profilés en L diagonaux connectés à l'âme de la colonne. Il inclut une plaque de base, une plaque de renfort, et une connexion diagonale boulonnée ainsi que des détails d'ancrage cruciaux. Le design illustre comment la distribution des charges structurelles est gérée dans de tels assemblages de joints.
Pied de poteau avec deux diagonales de contreventement vertical
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,077 t |
| Dimensions (métriques) | 1,400 x 1,000 x 0,000 m |
| Dimensions (impériales) | 4.59 x 3.28 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
