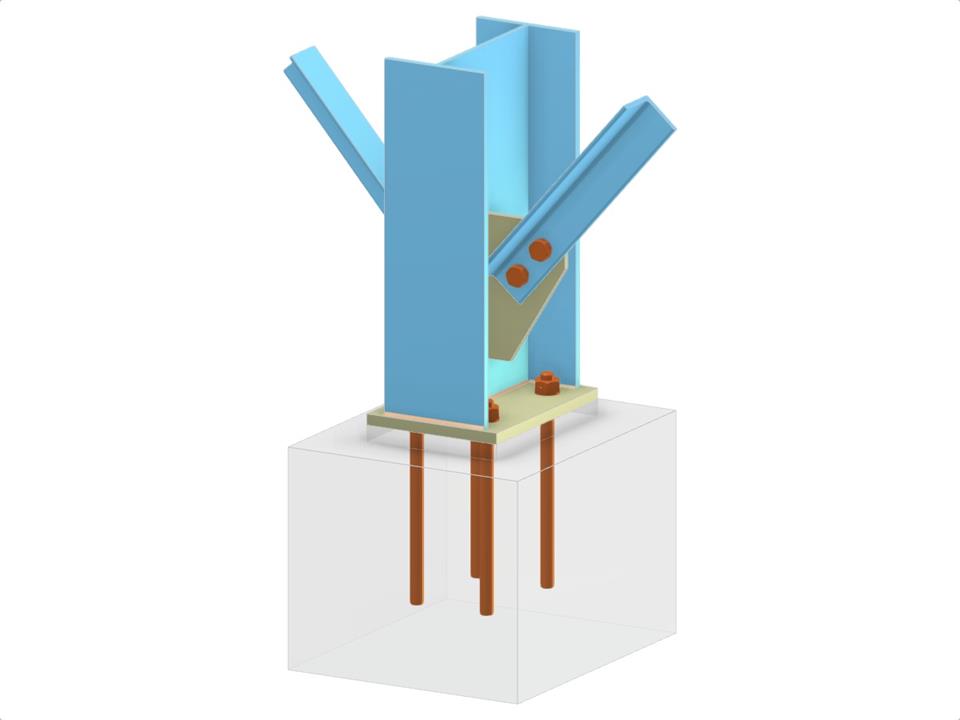

Tento model představuje základnu sloupu s I-profilem sloupem podporovaným dvěma diagonálními L-profily připojenými ke stojině sloupu. Obsahuje patní desku, přípojný plech a šroubový diagonální spoj spolu s důležitými detaily ukotvení. Návrh ilustruje, jak je v takových sestavách spojů řízeno rozložení zatížení konstrukce.
Základová patka se dvěma diagonálami svislého ztužení
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,077 t |
| Rozměry (metrické) | 1,400 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 4.59 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
