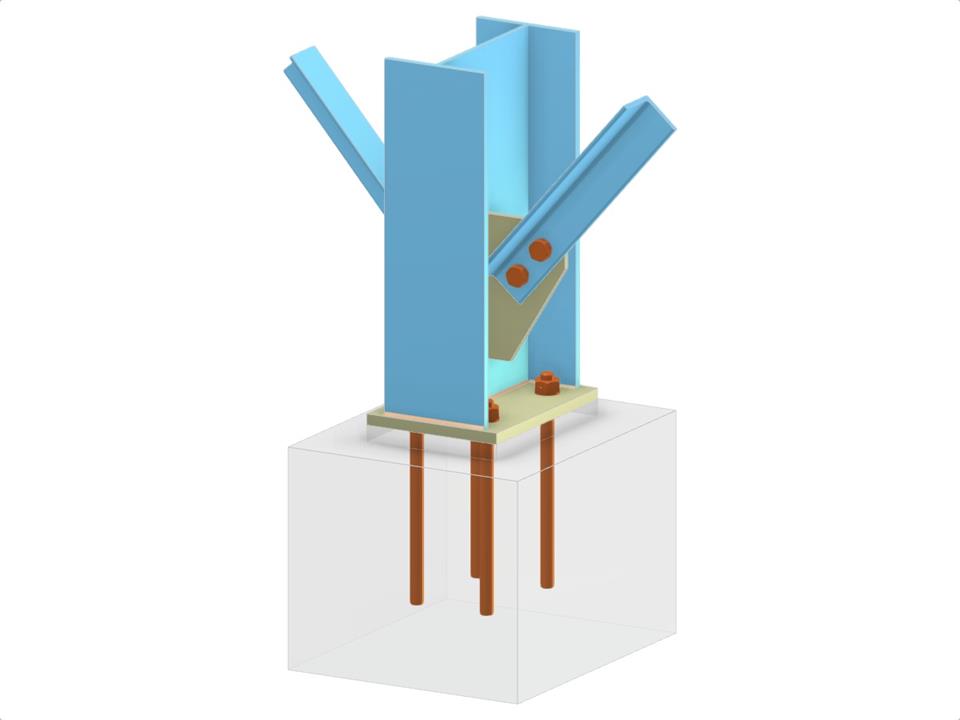

Questo modello presenta una base di colonna con una colonna a profilo a I supportata da due profili a L diagonali collegati alla parete della colonna. Include una piastra di base, una piastra di rinforzo e una connessione diagonale bullonata insieme a dettagli essenziali di ancoraggio. Il progetto illustra come la distribuzione del carico strutturale viene gestita in tali assemblaggi di giunti.
Base di colonna con due diagonali di controvento verticali
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,077 t |
| Dimensioni (metriche) | 1.400 x 1.000 x 0.000 m |
| Dimensioni (imperiali) | 4.59 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
