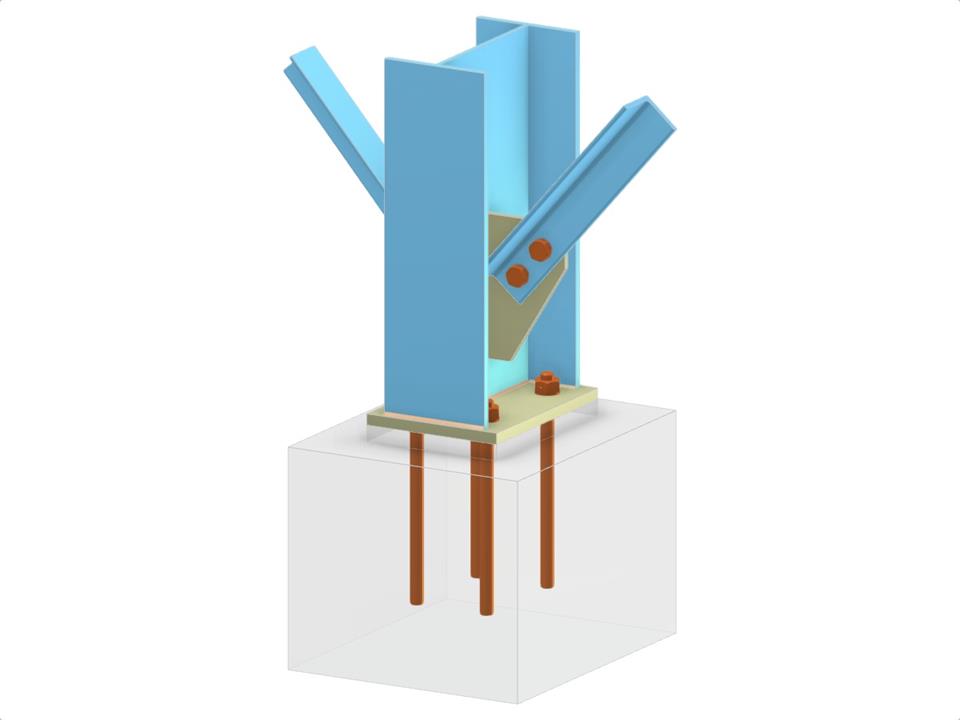

Dieses Modell verfügt über einen Stützenfuß mit einer I-Profil-Stütze, die von zwei diagonalen L-Profilen gestützt wird, welche wiederum mit dem Stützensteg verbunden sind. Es enthält außerdem eine Fußplatte, ein Knotenblech und eine diagonale Schraubverbindung sowie wichtige Details zur Verankerung. Der Entwurf veranschaulicht die Steuerung der strukturellen Lastverteilung in solchen Baugruppen.
Stützenfuß mit zwei Diagonalen aus Vertikalverband
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,077 t |
| Abmessungen (metrisch) | 1,400 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 4.59 x 3.28 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
