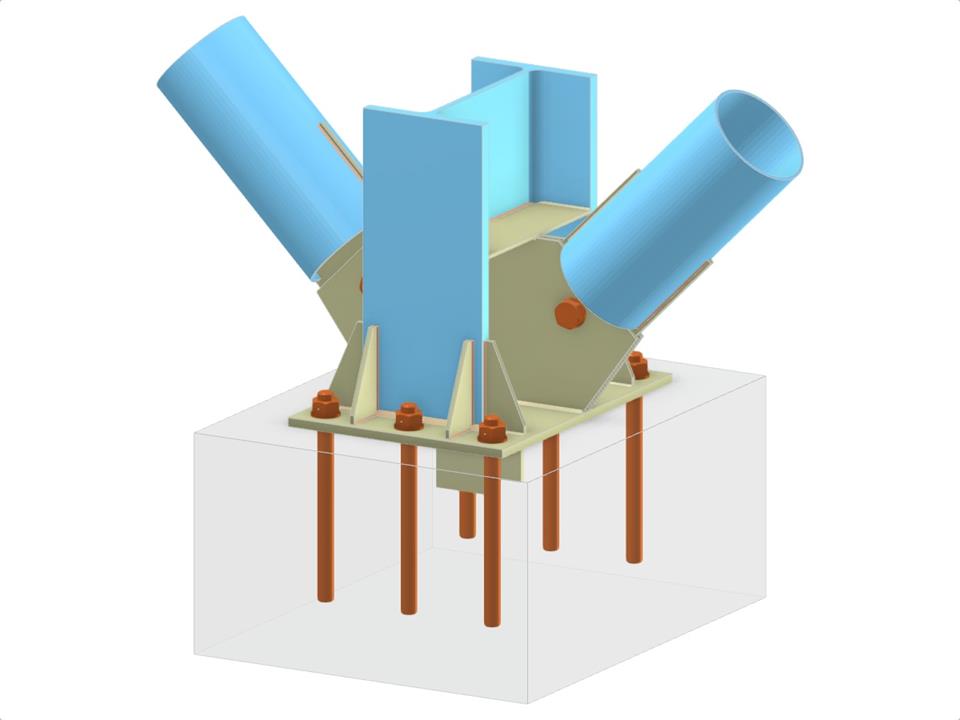

Эта модель представляет собой сложную стальную конструкцию с колонной из I-профиля, к которой присоединены две диагонали из круглого полого сечения (КПС), соединенные с её стенкой. Включает базовую пластину с поперечной галтелью для стабильности. Используются фасонная пластина и соединительная пластина с язычком, дополненные рёбрами и горизонтальными ребрами жесткости. Болтовое соединение диагоналей обеспечивает структурную целостность, а анкеровка завершает установку.
База колонны с двумя диагоналями вертикальной связи
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,584 t |
| Размеры (метрические) | 4,000 x 2,000 x 0,000 m |
| Размеры (имперские) | 13.12 x 6.56 x 0 feet |
