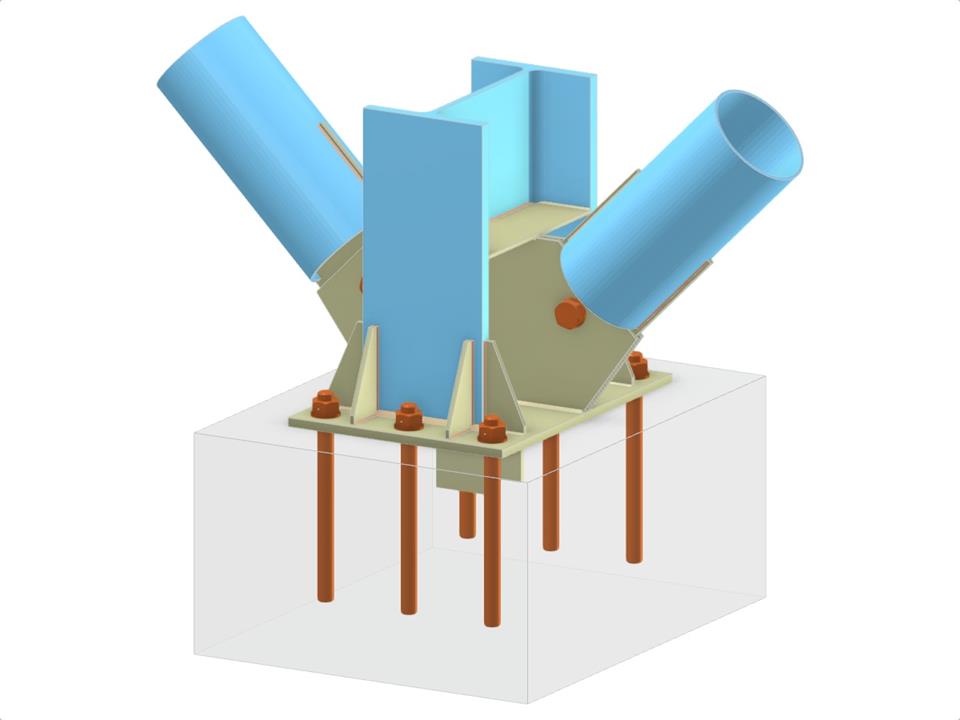

Este modelo representa una estructura de acero compleja con una columna de perfil en I que cuenta con dos diagonales de sección tubular circular (CHS) conectadas a su alma. Incluye una placa base con un tope de cortante para estabilidad. Se utiliza una placa de refuerzo y una placa de conexión de lengüeta, complementadas por nervaduras y refuerzos horizontales. La conexión diagonal atornillada asegura la integridad estructural, y el anclaje completa la configuración.
Base de pilar con dos diagonales de arriostramiento vertical
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.584 t |
| Dimensiones (métricas) | 4,000 x 2,000 x 0,000 m |
| Dimensiones (imperiales) | 13.12 x 6.56 x 0 feet |
